تولیدکنندگان کابل عایق و روکش‌دار PVC

طراحی هادی و انعطاف پذیری: تعداد رشته، قطر و معاوضه

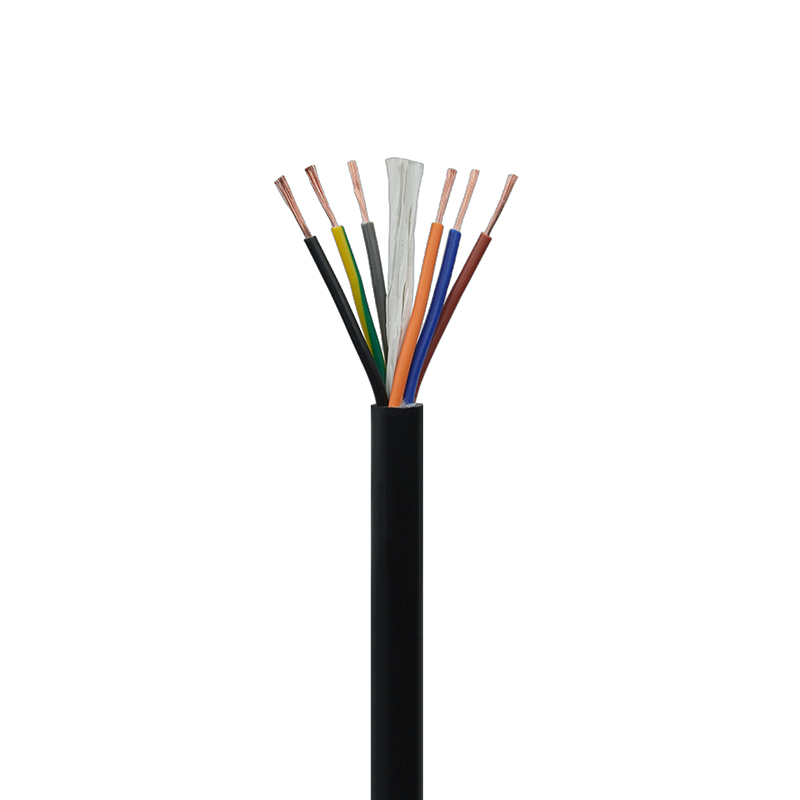

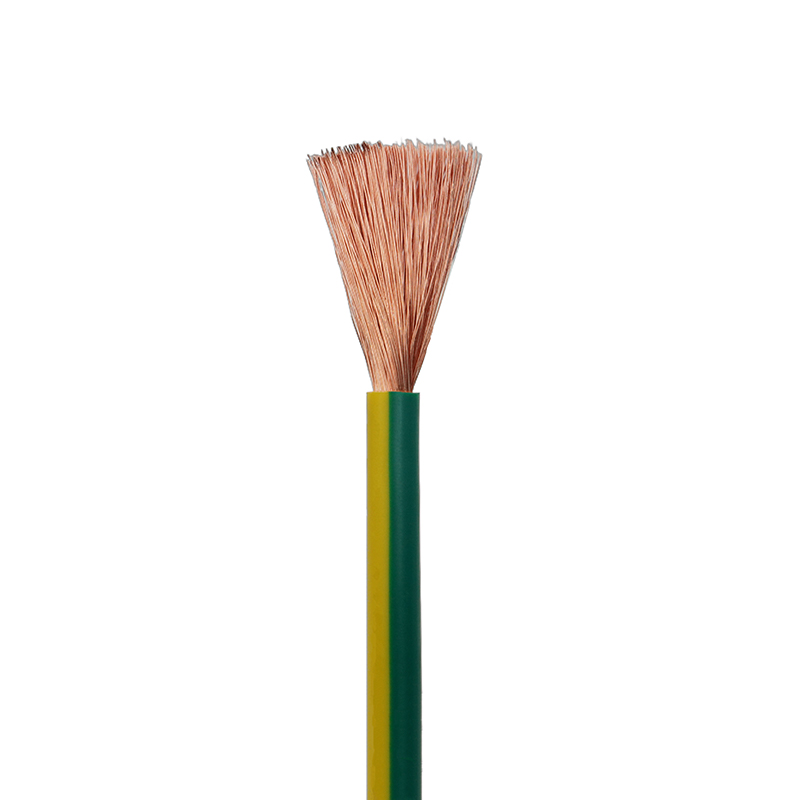

برای کابل های عایق پی وی سی با هسته مسی و روکش دار رفتار مکانیکی و الکتریکی با هندسه رسانا شروع می شود. افزایش تعداد رشته ها (بسیاری از رشته های ریز در مقابل چند رشته ضخیم) انعطاف پذیری و عمر خستگی را تحت چرخه های مکرر خمشی بهبود می بخشد، اما مقاومت DC را کمی به دلیل اکسیداسیون سطح و سطح تماس در پایانه ها تغییر می دهد. از نظر عملی برای کابل محافظ انعطاف‌پذیر که در ماشین‌های متحرک یا روباتیک استفاده می‌شود، طراحان معمولاً از رشته‌بندی کلاس 2/5 به سمت رشته‌های ظریف‌تر کلاس 6/7 حرکت می‌کنند. این امر حداقل شعاع خمش را کاهش می‌دهد و سختی کاری هادی را نسبت به انعطاف‌پذیری مکرر به طور چشمگیری کاهش می‌دهد.

قوانین عملی انتخاب

• اگر کابل باید به طور مداوم خم شود (به عنوان مثال، زنجیره درگ)، تعداد رشته های بالاتر را انتخاب کنید و طول عمر انعطاف پذیری را تا بیش از 1 میلیون سیکل ارزیابی کنید.
• برای fixed wiring with occasional bending, coarser strands reduce cost and simplify terminations.
• هنگام اندازه‌گیری برای افت ولتاژ، از مقاومت هادی در دمای عملیاتی (نه دمای اتاق) استفاده کنید - هادی‌های رشته‌ای تحت بار سریع‌تر گرم می‌شوند.

ضخامت عایق، درجه ولتاژ و ملاحظات حرارتی

سیستم های عایق پی وی سی بر اساس مقاومت الکتریکی و کلاس حرارتی آنها مشخص می شوند. ضخامت مستقیماً بر استحکام دی الکتریک تأثیر می گذارد، اما ویژگی های حرارتی ترکیب ظرفیت حمل جریان و محیط مجاز را تعیین می کند. برای کابل‌های انعطاف‌پذیر محافظ که در نزدیکی منابع گرما استفاده می‌شوند، ترکیبات PVC را انتخاب کنید که برای دمای عملیاتی پیوسته بالاتر (مثلاً ترکیبات با درجه ۹۰ درجه سانتی‌گراد) فرموله شده‌اند و برای حاشیه‌های اضافه ولتاژ گذرا، عایق ضخیم‌تری را در نظر بگیرید.

نکات طراحی برای بهبود عملکرد

• ضخامت عایق را در جداول IEC/NEC برای کلاس ولتاژ مورد نظر مشخص کنید و در صورت نگرانی 10 تا 20 درصد اضافه کنید.
• در جاهایی که اتلاف گرما محدود است (کابل‌های بسته‌بندی شده)، توان را کاهش دهید و تثبیت‌کننده‌های حرارتی را در ترکیب PVC در نظر بگیرید.
• فرمولاسیون PVC تثبیت شده در برابر اشعه ماوراء بنفش یا ژاکت های بیرونی اضافی به بیرون از منزل کمک می کند. در غیر این صورت، PVC در معرض طولانی مدت اشعه ماوراء بنفش شکننده می شود.

مواد غلاف، مقاوم در برابر شعله و مقاومت در برابر محیط زیست

غلاف های استاندارد PVC مقاومت در برابر سایش و مقرون به صرفه بودن را ارائه می دهند، اما فرمول ترکیبی آنها اشتعال پذیری، چگالی دود و سمیت را کنترل می کند. برای کاربردهای صنعتی و فضای عمومی، گاهی اوقات جایگزین‌های بدون دود صفر هالوژن (LSZH) مورد نیاز است. با این حال LSZH مقاومت در برابر روغن/سایش را در مقایسه با ترکیبات PVC مهندسی شده قربانی می کند. هنگام مشخص کردن کابل عایق و روکش پی وی سی با هسته مسی، مشخص کنید که آیا پروژه به آزمایش های شعله مانند IEC 60332-1/3 یا تست های سینی عمودی UL 1581 نیاز دارد - هر آزمایش رفتارهای آتش متفاوتی را هدف قرار می دهد.

چه زمانی روی غلاف های مخصوص اصرار کنیم

• حمل و نقل عمومی، تونل ها یا فضاهای بسته: نیاز به LSZH یا PVC کم دود تست شده دارد.
• نصب در فضای باز: از مخلوط های PVC مقاوم در برابر اشعه ماوراء بنفش و ضد آب و یا یک ژاکت اضافی TPU/PE استفاده کنید.
• مناطق صنعتی غنی از روغن: برای جلوگیری از نرم شدن و تورم، ژاکت های بیرونی PVC یا الاستومری مقاوم در برابر روغن را انتخاب کنید.

روش های محافظ برای کنترل EMI: فویل، قیطان و ساختارهای ترکیبی

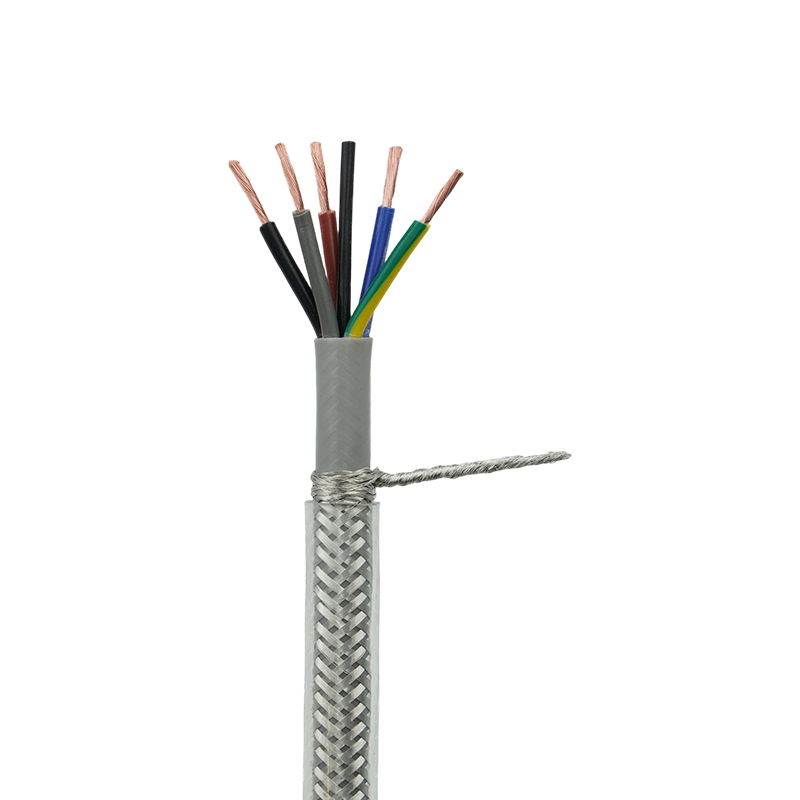

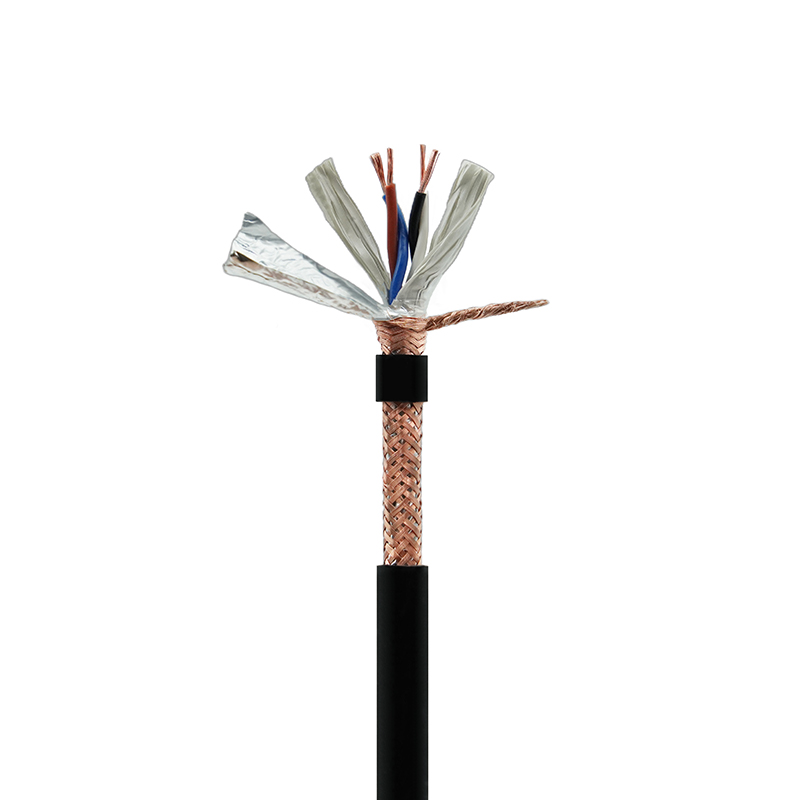

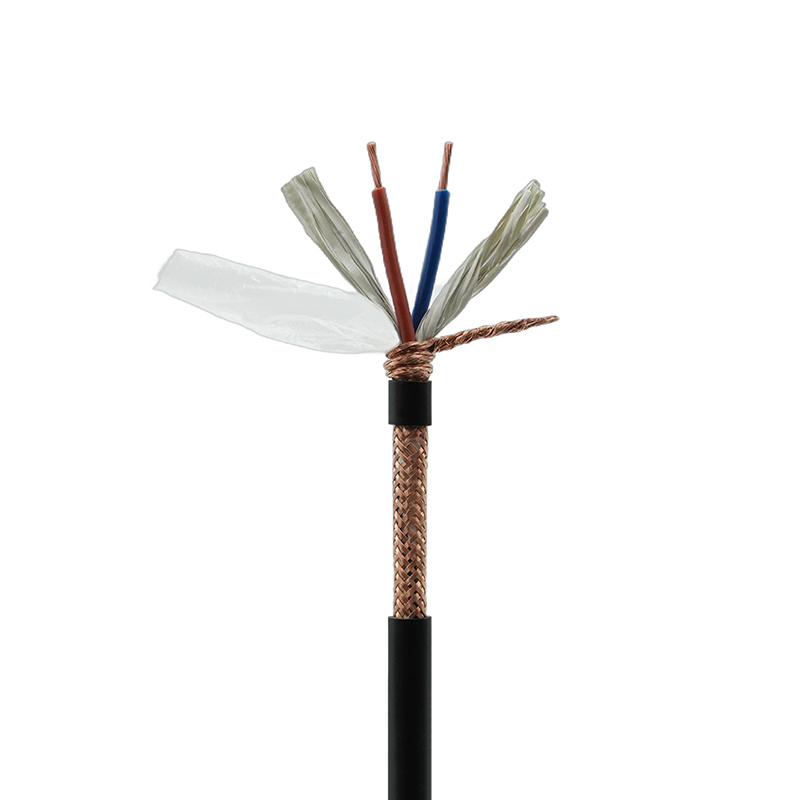

انتخاب سپر باید پوشش، انعطاف پذیری و تمرین زمین را متعادل کند. فویل (آلومینیوم/پلی استر) پوشش 100٪ را فراهم می کند و در فرکانس های بالا عالی است اما از نظر مکانیکی شکننده است و در صورت استفاده به تنهایی روی کابل های متحرک عمر انعطاف پذیری را کاهش می دهد. سپرهای قیطانی (مس قلع‌شده) استحکام مکانیکی و عملکرد خوب در فرکانس پایین را ارائه می‌دهند، اما پوشش معمولی از 60 تا 95 درصد متغیر است. پوشش بالاتر سفتی را افزایش می دهد. یک نوار فویل ترکیبی (فویل زیر بافته) بهترین محافظت از پهنای باند را ارائه می دهد و در عین حال انعطاف پذیری قابل قبولی را حفظ می کند.

روش های خاتمه سپر و زمین

خاتمه صحیح سپر مزیت محافظ را حفظ می کند: برای جلوگیری از حلقه های زمین، خطوط سیگنال را در یک انتها خاتمه دهید. برای برق یا کابل های طولانی، ممکن است به سپرهای متصل در هر دو انتها با اتصال زمین کنترل شده نیاز باشد. برای اتصال کم امپدانس از سیم های تخلیه فشرده یا لحیم شده استفاده کنید. پایانه های مکانیکی چین دار رایج هستند اما باید با تست های پیوستگی و کشش تأیید شوند. هنگام مسیریابی از طریق محفظه های رابط، تداوم سپر را با پوسته های پشتی فلزی یا گیره های محافظ اختصاصی حفظ کنید تا انتشار تشعشعات را به حداقل برسانید.

روش‌های نصب: شعاع خمش، گیره و کاهش فشار

اشتباهات نصب یکی از دلایل شایع خرابی زودرس کابل است. برای کابل‌های پی وی سی عایق‌شده با هسته مس، قوانین حداقل شعاع خمش را بر اساس ساختار کابل رعایت کنید (کابل‌های انعطاف‌پذیر اغلب قطر کابل 4× را برای استفاده دینامیکی مشخص می‌کنند، نصب‌های استاتیک ممکن است 8× را مجاز کنند). فشار بیش از حد گیره عایق را تغییر شکل می دهد و می تواند نقاطی را ایجاد کند که در آن خستگی متمرکز می شود. از ورودی های غده با اندازه مناسب استفاده کنید، گیره های پیچ را با پدهای محافظ تنظیم کنید، و حلقه های سرویس را در جایی که حرکت رخ می دهد ارائه دهید.

• همیشه شعاع خمشی پویا مشخص شده توسط سازنده را دنبال کنید. در صورت شک، به جای کاهش شعاع، شعاع را افزایش دهید.
• از لبه های تیز در نقاط ورودی خودداری کنید – برای جلوگیری از ساییدگی از گیره ها یا فلنج های گرد استفاده کنید.
• برای moving installations, route cables in dedicated trays or conduits to separate them from fixed wiring and sources of abrasion.

آزمایش، قابلیت ردیابی و گواهینامه ها: از یک تامین کننده معتبر چه انتظاری باید داشت

یک تامین کننده کابل قابل اعتماد تست های کارخانه ای مستند را ارائه می دهد: مقاومت هادی، تست های با پتانسیل بالا (هیپوت)، مقاومت عایق، تداوم سپر، و تست های مکانیکی برای عمر انعطاف پذیری در صورت لزوم. قابلیت ردیابی (تعداد لات، گواهی مواد) و گواهینامه های شخص ثالث مانند CCC، UL، ISO9001 و CE سیگنال های مهم کنترل فرآیند و انطباق هستند. برای ساخت‌های سفارشی، گزارش‌های آزمایش کارخانه و طرح‌های آزمایشی ساخت به سفارش را درخواست کنید که تنش‌های الکتریکی و مکانیکی برنامه شما را منعکس می‌کند.

تست های کارخانه ای توصیه شده برای کابل های انعطاف پذیر محافظ

• مقاومت DC و تداوم رسانا - گیج و رشته را بررسی کنید.
• تست هیپات بین هادی و سپر/زمین برای تایید یکپارچگی عایق.
• بررسی تداوم سپر و پوشش (بصری الکتریکی) و اندازه گیری پوشش قیطانی در صورت لزوم.
• نمونه برداری از عمر انعطاف پذیر برای کابل های دینامیک، با بررسی های الکتریکی پس از فلکس برای گرفتن رشته های شکسته.

به‌عنوان یک تولیدکننده، اطمینان می‌دهم که Junshuai این آزمایش‌های کلیدی را در آزمایشگاه‌های داخلی ما اجرا می‌کند و می‌تواند نسخه‌های گواهی را در صورت درخواست ارائه دهد - تجهیزات تولید و آزمایش پیشرفته ما، همراه با گواهی‌نامه‌های CCC، UL، ISO9001 و CE، به ما اجازه می‌دهد تا کابل‌ها را مطابق با مشخصات درخواستی تنظیم و تأیید کنیم.

ملاحظات سفارشی سازی برای برنامه های خاص

هنگامی که پروژه‌ها از موارد استاندارد کاتالوگ فراتر می‌روند، نکات سفارشی‌سازی عملی عبارتند از: متالورژی هادی تغییر یافته (مس بدون اکسیژن برای کم‌صدا)، پوشش‌های داخلی رنگی یا شماره‌دار برای شناسایی ساده‌شده میدان، ساختارهای ترکیبی که جفت‌های قدرت و سیگنال را با سپر مشترک ترکیب می‌کنند، و روکش‌های خارجی سفارشی برای مقاومت شیمیایی. هر تغییر بر رفتار مکانیکی، الکتریکی و EMC تأثیر می گذارد، بنابراین یک طرح تأیید طراحی کنترل شده ضروری است.

سوالاتی که باید قبل از سفارش اجرای سفارشی تعریف شوند

• آیا کابل ثابت، گاه به گاه خم شدن یا حرکت مداوم خواهد بود؟
• آیا قرار گرفتن در معرض محیطی (روغن، UV، مواد شیمیایی، اسپری نمک) وجود دارد؟
• چه سطوح میرایی EMC در سراسر باندهای فرکانسی مورد نیاز است؟
• آیا قابلیت ردیابی، آزمایش دسته ای یا برچسب گذاری سفارشی به دلایل نظارتی لازم است؟

ما مستقیماً با مشتریان کار می کنیم تا به این سؤالات پاسخ دهیم و مشخصاتی متناسب با آن تولید کنیم - اگر به سفارشی نیاز دارید کابل انعطاف پذیر با روکش عایق PVC ، من می توانم شما را از طریق معاوضه ها راهنمایی کنم و اسناد آزمایش کارخانه را برای مطابقت با درخواست شما تهیه کنم.
