انواع محافظ کابل: فویل، بافته، مارپیچ و موارد دیگر

محافظ کابل یک لایه رسانا است که در اطراف یک لایه پیچیده شده است کابل هادی های داخلی برای جلوگیری از تداخل الکترومغناطیسی (EMI) و تداخل فرکانس رادیویی (RFI). چهار نوع اصلی محافظ کابل عبارتند از محافظ فویلی، محافظ بافته، محافظ مارپیچی (سرویس) و محافظ ترکیبی. - هر کدام برای محیط‌ها، فرکانس‌ها و الزامات انعطاف‌پذیری مختلف مناسب هستند. انتخاب نوع نادرست می تواند منجر به تخریب سیگنال، خطاهای داده یا خرابی کامل سیستم شود، بنابراین درک تفاوت ها قبل از تعیین هر کابل برای کاربردهای صنعتی، صوتی یا داده بسیار مهم است.

محافظ فویل

محافظ فویل شامل یک لایه نازک از آلومینیوم یا مس است که به یک فیلم پلی استر متصل شده است. فراهم می کند پوشش 100% از هادی های زیر آن، آن را به یکی از موثرترین موانع در برابر EMI فرکانس بالا (معمولا بالای 100 کیلوهرتز) تبدیل می کند.

چگونه کار می کند

فویل فلزی به عنوان یک قفس فارادی عمل می کند و میدان های الکترومغناطیسی ورودی را منعکس و جذب می کند. یک سیم تخلیه در امتداد داخل فویل قرار دارد تا یک مسیر زمینی پیوسته را فراهم کند، که ضروری است - فویل به تنهایی بدون اتصال به زمین حداقل محافظت را ارائه می دهد.

برنامه های کاربردی معمولی

• کابل شبکه جفت تابیده Cat5e و Cat6 (ساخت F/UTP)
• کابل های صدا و ابزار دقیق در محیط های استودیویی
• کابل های داده نزدیک به نور فلورسنت یا درایوهای فرکانس متغیر اجرا می شوند

محدودیت ها

سپرهای فویل شکننده هستند. خم شدن مکرر باعث ترک خوردن و از دست دادن تداوم فویل می شود. آنها به طور کلی رتبه بندی می شوند فقط نصب استاتیک یا کم انعطاف . ضخامت فویل معمولی از 0.025 میلی‌متر تا 0.05 میلی‌متر متغیر است - به اندازه‌ای نازک است که فشار مکانیکی به سرعت شکاف‌هایی را در پوشش ایجاد می‌کند.

محافظ بافته

یک سپر بافته شده از رشته های ظریف سیم مسی لخت یا قلع شده در یک الگوی مش به هم پیوسته در اطراف هسته کابل بافته می شود. بر خلاف فویل، پوشش 100٪ را ارائه نمی دهد - پوشش معمولی قیطان از محدوده متفاوتی برخوردار است 85% تا 98% - اما در استحکام مکانیکی و عملکرد فرکانس پایین برتری دارد.

اثربخشی محافظت از طریق فرکانس

سپرهای بافته شده در فرکانس های زیر 10 مگاهرتز بهترین عملکرد را دارند. بالاتر از این محدوده، منافذ در قیطان به سیگنال های فرکانس بالاتر اجازه عبور می دهد. برای نویزهای فرکانس پایین، مانند تداخل خط برق 50/60 هرتز، یک بافته با پوشش 90 درصد تضعیف عالی را ارائه می دهد - اغلب در این فرکانس ها بیش از 60 دسی بل است.

برنامه های کاربردی معمولی

• کابل های کواکسیال (RG-58، RG-6) برای انتقال RF و ویدئو
• کابل های کنترل صنعتی در معرض خمش مداوم
• کابل های اتصال USB، HDMI و سایر کابل های چرخه بالا
• سیم کشی های نظامی و هوافضا که در آن دوام مکانیکی بسیار مهم است

مزیت کلیدی: Flex Life

کابل های بافته شده در کاربردهای انعطاف پذیر پیوسته (مانند بازوهای رباتیک یا زنجیر کشش کابل) می توانند به میلیون ها چرخه فلکس قبل از شکست، در مقایسه با سپرهای فویل که ممکن است بعد از چند صد ترک ترک بخورند. این امر باعث می شود که بافته کردن به انتخاب استاندارد در هر جایی که کابل ها به طور مداوم حرکت می کنند.

مارپیچ (سرویس) محافظ

حفاظ مارپیچی - که محافظ سرویس یا محافظ مارپیچ نیز نامیده می‌شود - رشته‌های سیم را در یک مارپیچ محکم به دور هسته کابل می‌پیچد تا آن‌ها را به صورت مشبک ببافد. نتیجه یک سپر بسیار منعطف با نرخ پوشش مشابه با بافتن است ( 95-98٪ ) اما با مشخصات مکانیکی و الکتریکی متفاوت.

انعطاف پذیری در مقابل ثبات

سپرهای مارپیچی انعطاف پذیرترین نوع سپر هستند، و آنها را برای کابل های میکروفون دستی، کابل های هدفون و دیگر کاربردهای فلکس دستی ایده آل می کند. با این حال، کشش کابل باعث باز شدن مارپیچ، کاهش پوشش و افزایش امپدانس می شود. سپرهای مارپیچ هرگز نباید در برنامه هایی که کابل کشیده می شود استفاده شود .

برنامه های کاربردی معمولی

• کابل های صوتی حرفه ای (سیم میکروفون XLR، کابل ابزار)
• کابل های تجهیزات پزشکی که نیاز به سیم پیچی و بازکردن مکرر دارند
• کابل های ابزار دستی و سیم های تجهیزات قابل حمل

محافظ ترکیبی

سپرهای ترکیبی دو یا چند نوع محافظ را برای رفع محدودیت‌های هر روش جداگانه روی هم قرار می‌دهند. رایج ترین ترکیب این است بافته فویل ، اما ساختارهای مارپیچ فویل و دو بافته نیز وجود دارد.

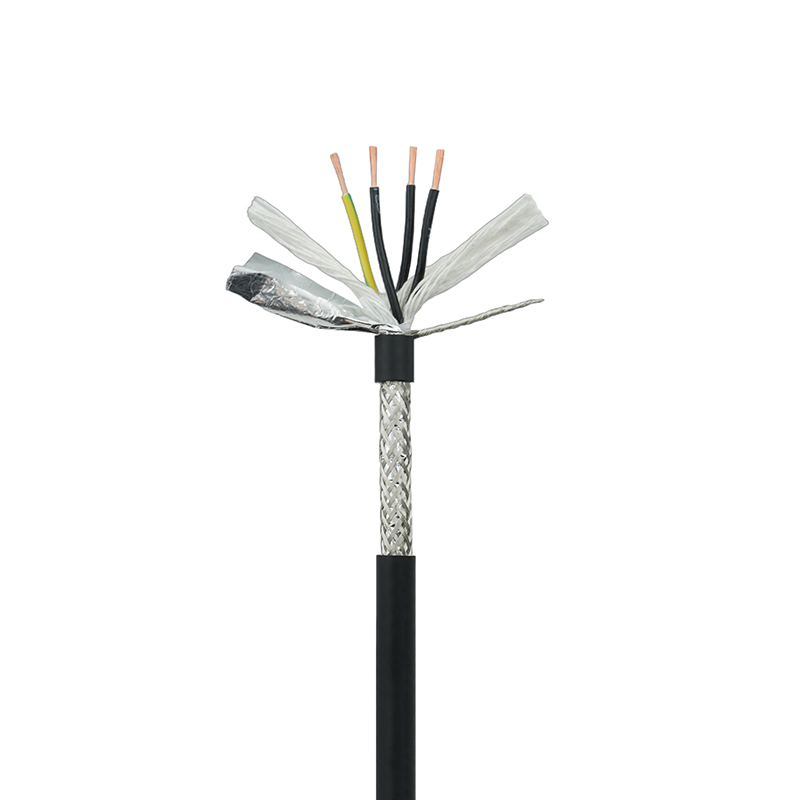

فویل بافته: اسب کار صنعت

در این ساختار، یک لایه فویل پوشش 100٪ برای نویز فرکانس بالا را فراهم می کند، در حالی که یک نوار بیرونی یکپارچگی ساختاری و تضعیف فرکانس پایین را فراهم می کند. این ترکیب در کابل های داده با کارایی بالا مانند Cat7 (S/FTP) ، که در آن جفت های جداگانه با فویل محافظ هستند و کابل کلی دارای یک محافظ بیرونی بافته شده است. اثربخشی محافظ معمولی در این پیکربندی بیشتر است 90 دسی بل در طیف وسیعی از فرکانس

بافته دوبل

در کابل‌های کواکسیال RF (مانند RG-11 یا خاص کواکسیال با رتبه‌بندی خاص) که در آن‌ها حداکثر محافظ فرکانس پایین و حفاظت مکانیکی هر دو مورد نیاز است، از دو لایه بافته، اغلب در جهت‌های مخالف پیچ‌خورده استفاده می‌شود. زوایای قرارگیری مخالف نیز مقاومت کابل را برای انتقال تخریب امپدانس در طول زمان بهبود می بخشد.

برنامه های کاربردی معمولی

• شبکه های داده پرسرعت در محیط های صنعتی پر سر و صدا
• کابل کشی پخش و RF که هم به محافظ پهنای باند و هم دوام انعطاف پذیر نیاز دارد
• کابل های هوافضا، دفاعی و ابزار دقیق پزشکی

مقایسه انواع محافظ کابل

جدول زیر ویژگی های کلیدی هر نوع محافظ را برای کمک به انتخاب خلاصه می کند:

رتبه بندی پوشش سپر توضیح داده شده است

پوشش سپر با اثربخشی سپر یکسان نیست. پوشش یک اندازه گیری هندسی است - چند درصد از سطح هادی زیرین توسط مواد سپر پیچیده شده است. اثربخشی (اندازه‌گیری شده در دسی بل) نشان می‌دهد که سپر چقدر سیگنال تداخلی را کاهش می‌دهد.

یک محافظ فویل با پوشش 100 درصد ممکن است تنها 40 تا 50 دسی بل تضعیف را در فرکانس های پایین ارائه دهد زیرا لایه نازک مقاومت بالاتری دارد. یک سپر بافته شده در پوشش 90 درصد می تواند به 60 دسی بل یا بیشتر در همان فرکانس برسد زیرا نوار مسی امپدانس انتقال کمتری دارد. همیشه هنگام مقایسه کابل ها، ارقام اثربخشی محافظ را در کنار درصد پوشش ارزیابی کنید .

زمینه سازی: عاملی که اغلب نادیده گرفته می شود

هیچ نوع محافظی بدون اتصال به زمین مناسب به درستی عمل نمی کند. یک سپر غیر زمینی در واقع می تواند عملکرد EMI را با عمل به عنوان آنتنی که تداخل را در هادی های سیگنال جفت می کند، بدتر کند. روش صحیح اتصال به زمین بستگی به کاربرد دارد:

• زمین یک طرفه (فقط در انتهای منبع): برای کابل های سیگنال صوتی و آنالوگ برای جلوگیری از حلقه های زمین توصیه می شود. در نصب متعادل XLR رایج است.
• زمین دو طرفه : برای کابل های داده با فرکانس بالا (اترنت، کواکس) برای ارائه مسیر برگشت با امپدانس کم در فرکانس های RF مورد نیاز است. کابل‌های Cat6A و Cat7 به اتصال به زمین دو طرفه نیاز دارند تا عملکرد محافظتی خود را برآورده کنند.
• زمین چند نقطه ای : در مسیرهای صنعتی طولانی برای جلوگیری از ایجاد پتانسیل های زمین دیفرانسیل در طول کابل استفاده می شود.

در یک مطالعه در سال 2019 از تاسیسات اترنت صنعتی، بیش از 40 درصد از خرابی های مربوط به EMI به اتصال به زمین سپر نامناسب نسبت داده شد به جای نوع سپر ناکافی - تقویت این نکته که بهترین مشخصات کابل روی کاغذ بدون تمرین صحیح پایان کار با شکست مواجه خواهد شد.

نحوه انتخاب نوع محافظ کابل مناسب

از نکات تصمیم گیری زیر برای محدود کردن محافظ مناسب برای یک نصب معین استفاده کنید:

1. فرکانس تداخل را شناسایی کنید: EMI فرکانس بالا بالای 100 کیلوهرتز نیاز به محافظ فویل یا ترکیبی دارد. تداخل مغناطیسی با فرکانس پایین از موتورها یا خطوط برق نیاز به محافظ بافته دارد.
2. الزامات انعطاف پذیری را ارزیابی کنید: اجراهای ثابت استاتیک فویل را تحمل می کند. انعطاف مداوم ماشین نیاز به قیطان دارد. انعطاف‌پذیری دست انسان (صوتی، پزشکی) بهترین عملکرد را با مارپیچ دارد.
3. بررسی سازگاری کانکتور: سپرهای بافته شده به راحتی با پوسته های پشتی و گیره های استاندارد خاتمه می یابند. فویل به پایانه سیم تخلیه نیاز دارد - اگر کانکتورهای شما دارای سیم تخلیه نیستند، نوع محافظ را در نظر بگیرید.
4. بررسی استانداردهای قابل اجرا: در برخی صنایع، الزامات محافظ الزامی است. به عنوان مثال، استانداردهای IEC 61000-4 EMC و MIL-DTL-17 برای coax نظامی حداقل سطوح عملکرد محافظ را مشخص می کنند که گزینه های شما را محدود می کند.
5. فاکتور در مجموع هزینه نصب شده: هزینه کابل های محافظ ترکیبی 30 تا 60 درصد بیشتر از معادل های تک شیلد است. برای محیط‌های خوش‌خیم، این حق بیمه قابل توجیه نیست - آن را برای شرایط واقعاً خصمانه EMI رزرو کنید.
