تولیدکنندگان کابل‌های تخت متحرک آسانسور

ویژگی های کلیدی عملکرد کابل های مسطح آسانسور در سیستم های حرکت عمودی

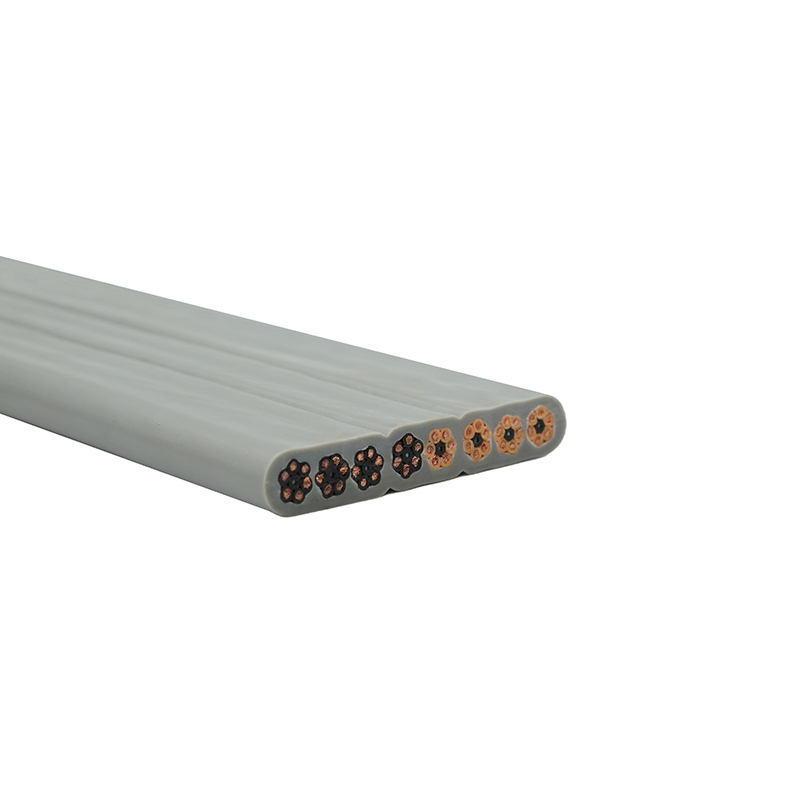

ساخت هادی و چرا تعداد رشته ها اهمیت دارد

کابل های مسافرتی تخت آسانسور برای زنده ماندن در حرکت عمودی مداوم و خمش مکرر به هادی های مسی با رشته ریز تکیه کنید. افزایش تعداد رشته ها باعث کاهش تنش خمشی بر روی هر رشته می شود که احتمال شکستگی هادی تحت بارهای سیکلی را کاهش می دهد. برای کاربردهایی با شعاع خمشی محکم در نقاط شیار یا جایی که کابل روی قرقره‌های کوچک می‌پیچد، رشته‌های بسیار ظریف و جهت‌های خواب متعادل باعث کاهش فشار داخلی می‌شوند و به حفظ مقاومت تماس ثابت در طول عمر کابل کمک می‌کنند.

هندسه مسطح: کارایی فضا و رفتار مکانیکی

سطح مقطع مسطح برای به حداقل رساندن استفاده از فضای شفت و جلوگیری از پیچ خوردگی یا گره خوردن در طول سفر عمودی انتخاب شده است. ساختارهای مسطح، محور خنثی و ویژگی های خمشی کابل را در مقایسه با کابل های گرد تغییر می دهند. آنها اجازه ساخت کلی کوچکتر را می دهند و در عین حال مسیرهای رسانا را ثابت نگه می دارند. با این حال، هندسه مسطح، نیروهای برشی را بر روی عایق بین هادی در منتهی الیه خم متمرکز می کند، بنابراین طراحان باید چسبندگی بین لایه، ضخامت عایق و هرگونه ویژگی کاهش فشار را بررسی کنند تا از لایه برداری در سرویس طولانی مدت جلوگیری شود.

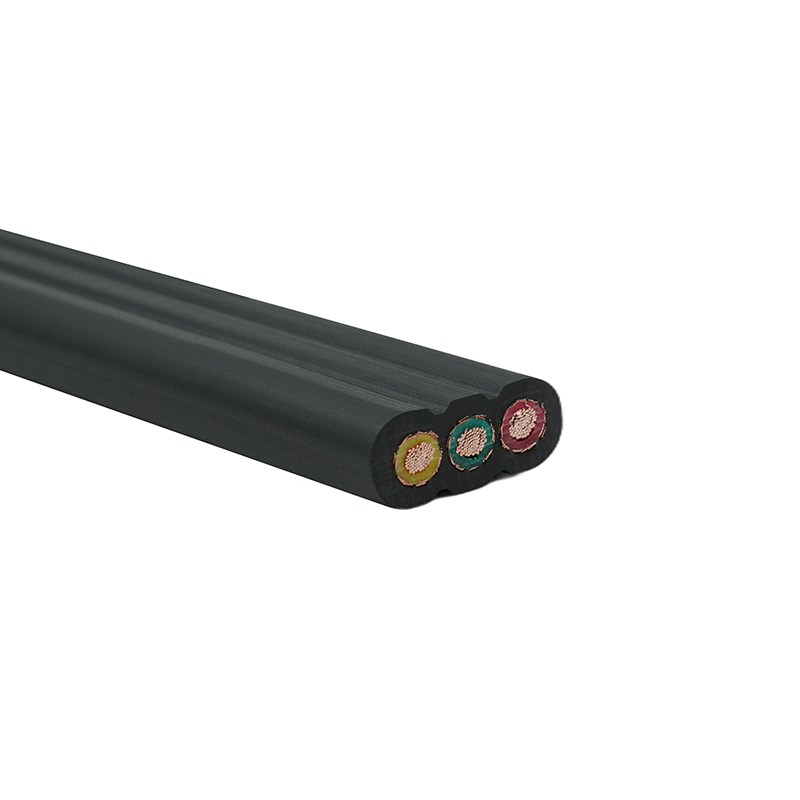

مواد غلاف و انعطاف پذیری محیطی

انتخاب غلاف - معمولاً پی وی سی مقاوم در برابر روغن یا ترکیبات لاستیکی مقاوم در برابر پیری - مستقیماً مقاومت کابل را در برابر آلاینده‌های شفت، رطوبت و چرخه دما تعیین می‌کند. ترکیبات PVC عملکرد دی الکتریک ثابت و سهولت اکستروژن را ارائه می دهند، در حالی که غلاف های لاستیکی انعطاف پذیری در دمای پایین و چقرمگی مکانیکی را ارائه می دهند. در چاه آسانسور با تجهیزات هیدرولیک، فرمولاسیون های مقاوم در برابر روغن را برای جلوگیری از تورم و نرم شدن انتخاب کنید. در شفت هایی که از طریق صفحات شیشه ای یا ازن قوی در معرض اشعه ماوراء بنفش قرار دارند، برای عمر طولانی تر، ترکیب های لاستیکی با آنتی اوزون ها را ترجیح دهید.

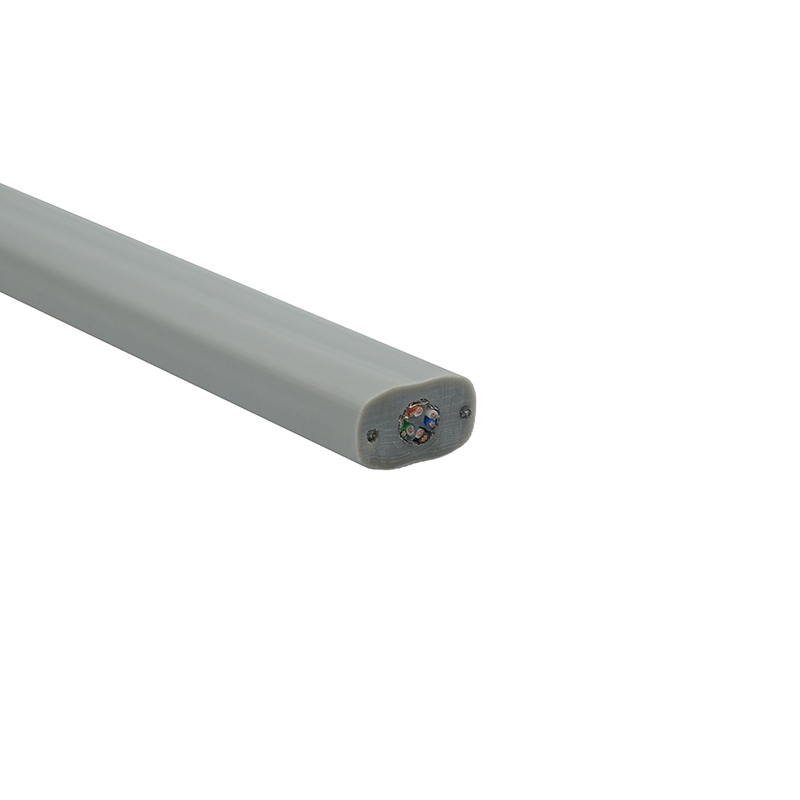

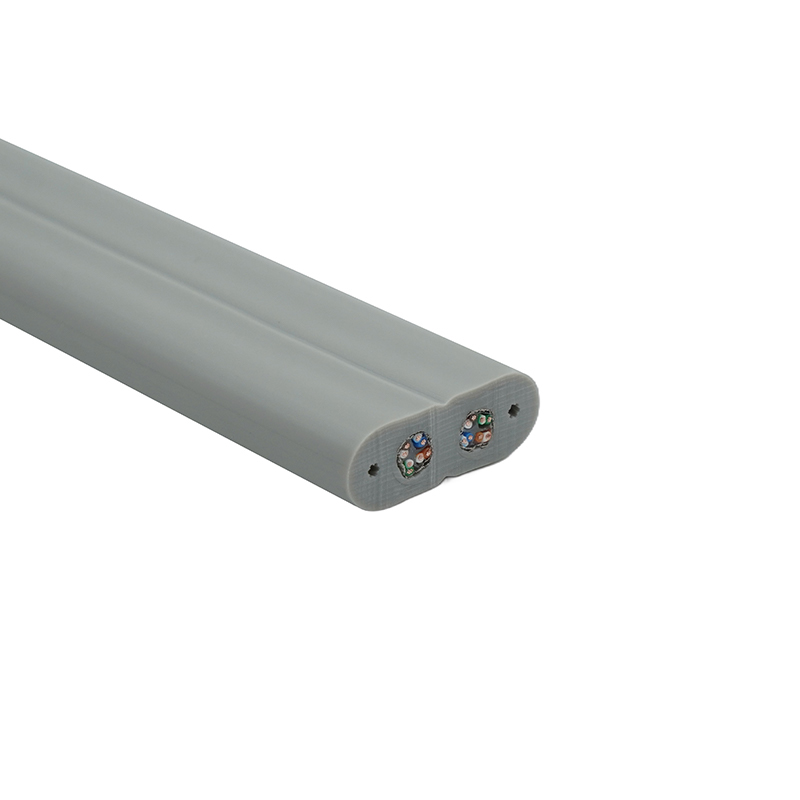

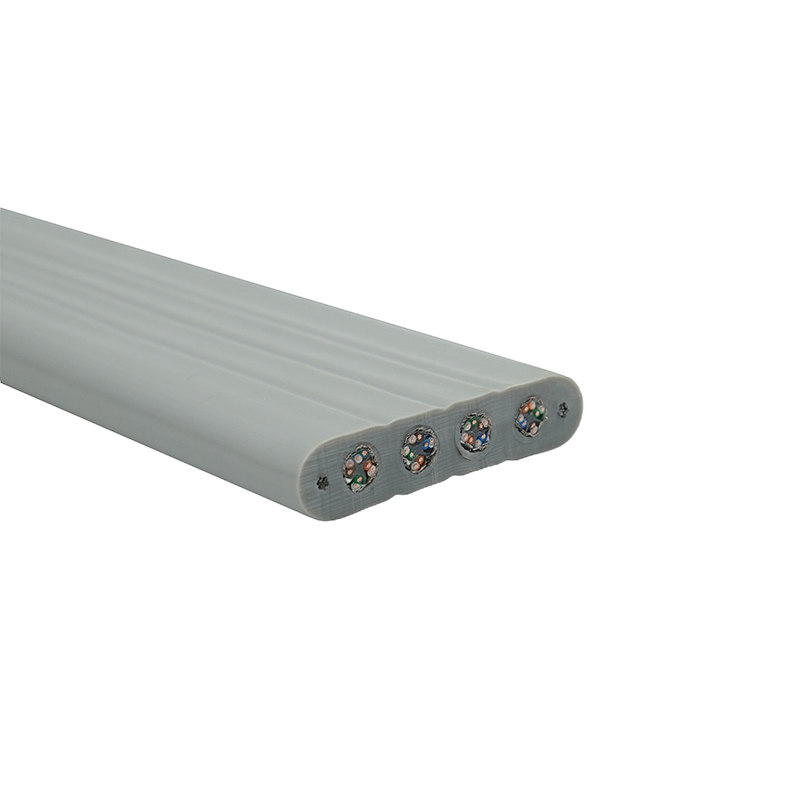

یکپارچگی سیگنال و جفت داده های یکپارچه (گزینه های تخت Cat6)

سیستم های آسانسور مدرن کانال های داده قدرت، کنترل و سرعت بالا را ترکیب می کنند. ادغام جفت‌های مسطح به سبک Cat6 به هندسه جفت کنترل‌شده، چرخش ثابت جفت، و جداسازی دقیق از هادی‌های برق برای محدود کردن تداخل و حفظ عملکرد از دست دادن بازگشت نزدیک/پایان دور (NEXT/FLR) نیاز دارد. هنگام مشخص کردن کابل‌های آسانسور Cat6، گزارش‌های امپدانس در فرکانس 1 تا 250 مگاهرتز، اعداد جفت به جفت و آزمایش‌های تداوم نمونه پس از چرخه‌های انعطاف‌پذیر را درخواست کنید تا تأیید شود که عملکرد داده‌ها از استرس مکانیکی جان سالم به در می‌برد.

حفاظت مکانیکی، مقاومت در برابر سایش و نصب شفت

ساییدگی لبه های شیار، ریل های راهنما یا محیط های پر از گرد و غبار یک مکانیسم شکست مکرر است. کابل‌هایی با لایه‌های بیرونی تقویت‌شده انتخاب کنید یا در نقاط سایش شناخته شده، آستین‌های سایشی خارجی اضافه کنید. سخت افزار نصب - گیره ها، راهنماها و گیره ها - باید برای مطابقت با مشخصات صاف انتخاب شوند. گیره های گرد یا کانال های اندود شده بارگذاری نقطه ای را کاهش می دهند. توجه داشته باشید که اضافات محافظ الزامات شعاع خمشی را تغییر می‌دهند و ممکن است سختی را اضافه کنند. قبل از نصب، مونتاژ را تحت پروفیل های حرکت نماینده اعتبارسنجی کنید.

ایمنی الکتریکی و عملکرد آتش سوزی

کابل های آسانسور باید استانداردهای آتش سوزی، دود و سمیت مربوط به قوانین ساختمان در حوزه نصب را رعایت کنند. فرمول‌های مقاوم در برابر شعله و جایگزین‌های کم دود و هالوژن صفر (LSZH) خطرات را در هنگام آتش‌سوزی کاهش می‌دهند. همیشه عملکرد آتش مورد نیاز را تأیید کنید و داده‌های تست تأمین‌کننده را درخواست کنید - مانند گسترش شعله عمودی و انتشار دود - زیرا فرمول‌های غلاف که انعطاف‌پذیری یا مقاومت روغن را بهبود می‌بخشند می‌توانند بر رفتار شعله تأثیر بگذارند.

تست خستگی و تأیید چرخه زندگی

تست طول عمر انعطاف‌پذیر را مشخص کنید که طول، سرعت و تعداد چرخه مورد انتظار آسانسور را شبیه‌سازی می‌کند. داده‌های استاندارد آزمایشگاهی مفید هستند، اما هیچ چیز جایگزین تست چرخه کاری که نمایه حرکت واقعی نصب را منعکس می‌کند، نمی‌شود. درخواست گزارش آزمایشی که نشان دهنده یکپارچگی هادی، مقاومت عایق و انتقال سیگنال قبل و بعد از تعداد مشخصی از چرخه ها باشد. برای تخمین فواصل تعویض و برنامه ریزی نگهداری پیشگیرانه، چرخه های آزمایش را با چرخه های سالانه مورد انتظار خود مقایسه کنید.

ملاحظات محافظ، زمین و EMI

در جایی که خطوط حساس نظارتی یا ارتباطی در کنار برق قرار دارند، محافظ یکپارچه یا جفت‌های محافظ گسسته تداخل الکترومغناطیسی را به حداقل می‌رساند. کابل‌های تخت می‌توانند شامل محافظ‌های فویل یا بافته باشند، اما پایان دادن به محافظ و اتصال زمین مداوم در طول مسیر کابل برای حفظ اثربخشی ضروری است. درصد پوشش محافظ کابل و مقاومت را ارزیابی کنید. پایانه های ضعیف یا تماس های متناوب سپر در طول خم شدن، ایمنی را در برابر منابع نویز خارجی کاهش می دهد.

بازرسی، تعمیر و نگهداری و تشخیص در محل

• بازرسی بصری - بریدگی غلاف، علائم خرد شدن، سخت شدن سطح یا تغییر رنگ نشان دهنده حمله شیمیایی یا قرار گرفتن در معرض ازن را بررسی کنید.
• تست خم شدن - یک خم سرد ملایم برای تشخیص شکنندگی انجام دهید. کاهش انعطاف پذیری اغلب قبل از ترک خوردگی تحت بار است.
• بررسی های الکتریکی - مقاومت و تداوم عایق را برای هر هادی و برای تداوم سپر پس از چرخه های برنامه ریزی شده یا رویدادهای مشکوک اندازه گیری کنید.
• نگهداری سوابق - مسیر کابل سند، نقاط سایش شناسایی شده و تاریخچه تعویض برای اصلاح مشخصات و خریدهای آینده.

صلاحیت های تامین کننده، گواهینامه ها و قابلیت ردیابی

تامین کنندگانی که دارای گواهینامه های CCC، UL، ISO9001 و CE هستند، معمولاً کنترل های تولید ثابت و دسترسی به آزمایشگاه های آزمایش مربوطه را نشان می دهند. برای سیستم های آسانسور حیاتی، تقاضای ردیابی مواد، نتایج آزمایش نمونه برای عملکرد انعطاف پذیر و شعله، و گزینه های بازرسی کارخانه. هنگام سفارش سفارشی کابل های مسافرتی تخت آسانسور ، برای جلوگیری از غافلگیری در تحویل تولید انبوه، به یک نمونه اولیه با نتایج آزمایش امضا شده نیاز دارید.

مقایسه سریع: PVC در مقابل غلاف لاستیکی برای کابل های تخت آسانسور

نکات عملی تدارکات برای پروژه های آسانسور

قبل از تعهد به تامین کننده کابل، طول حرکت آسانسور، سرعت، محیط و تعداد چرخه مورد انتظار آسانسور را تنظیم کنید. درخواست طول نمونه آزمایش شده برای عملکرد الکتریکی و مکانیکی، اصرار بر روی نتایج آزمایش فلکس و شعله مستند، و تأیید عملکرد محافظ و جفت زمانی که به کانال‌های داده یکپارچه نیاز است. برای نیازهای تخصصی - مانند کابل‌های آسانسور مسطح Cat6 یا مقاومت در برابر روغن افزایش یافته - با تولیدکنندگانی با تجربه در کابل‌های مسافرتی سفارشی و کسانی که می‌توانند گواهی‌های آزمایشی قابل ردیابی و نمونه‌های نماینده را قبل از تولید کامل تحویل دهند، کار کنید.
