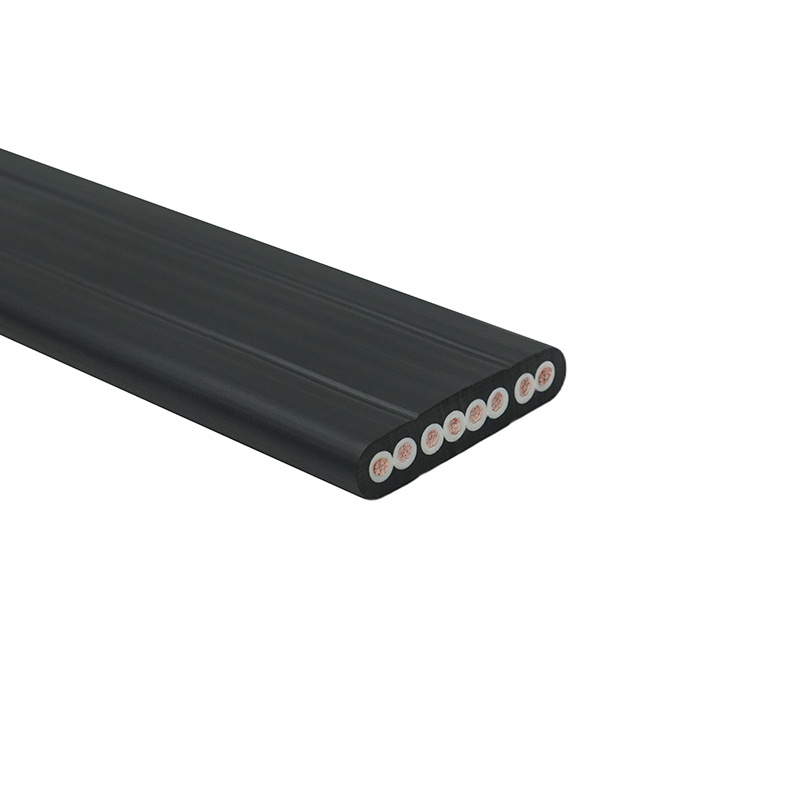

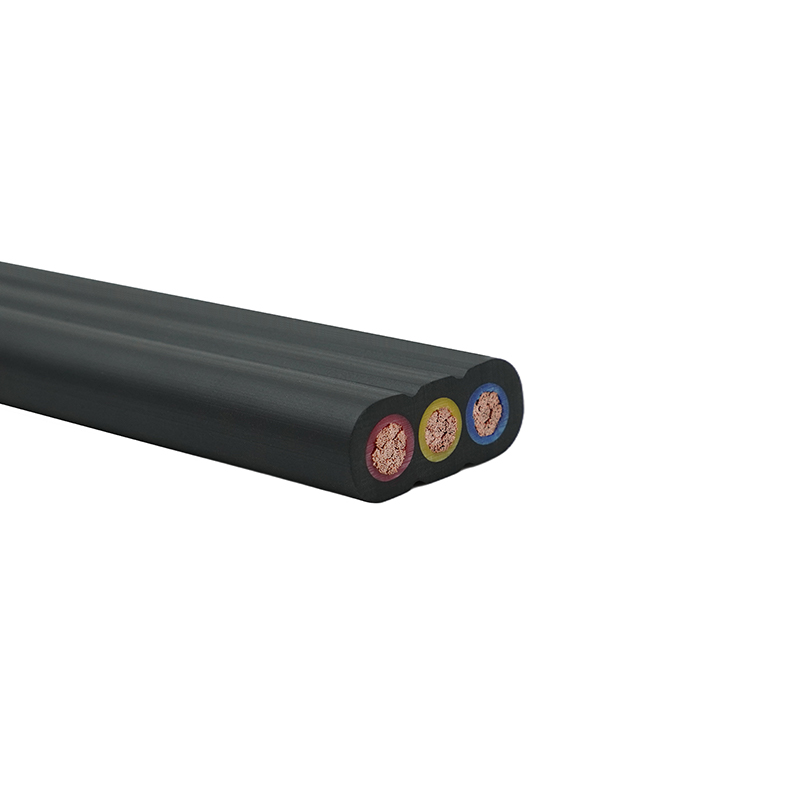

طراحی کابل تخت برای زنجیر کشیدن
کابل های تخت به طور گسترده ای در کاربردهای زنجیره کششی استفاده می شود زیرا هندسه آنها باعث کاهش تنش خمشی و حرکت نرم تر در امتداد سیستم های راهنما می شود. یک عامل کلیدی آرایش هادی است - هادی ها باید به طور مساوی و موازی باشند تا اصطکاک و ساییدگی در طول خمش مکرر به حداقل برسد.
کابل های مسطح با کیفیت بالا اغلب از هادی های مسی ریز رشته ای برای بهبود انعطاف پذیری استفاده می کنند. مواد عایق مانند PUR یا PVC بر اساس مقاومت در برابر سایش و مقاومت در برابر روغن ها، مواد شیمیایی یا قرار گرفتن در معرض اشعه ماوراء بنفش انتخاب می شوند. نصب مناسب شامل حصول اطمینان از اینکه شعاع خمش کمتر از مشخصات سازنده نمیشود تا از خستگی هادی داخلی جلوگیری شود.

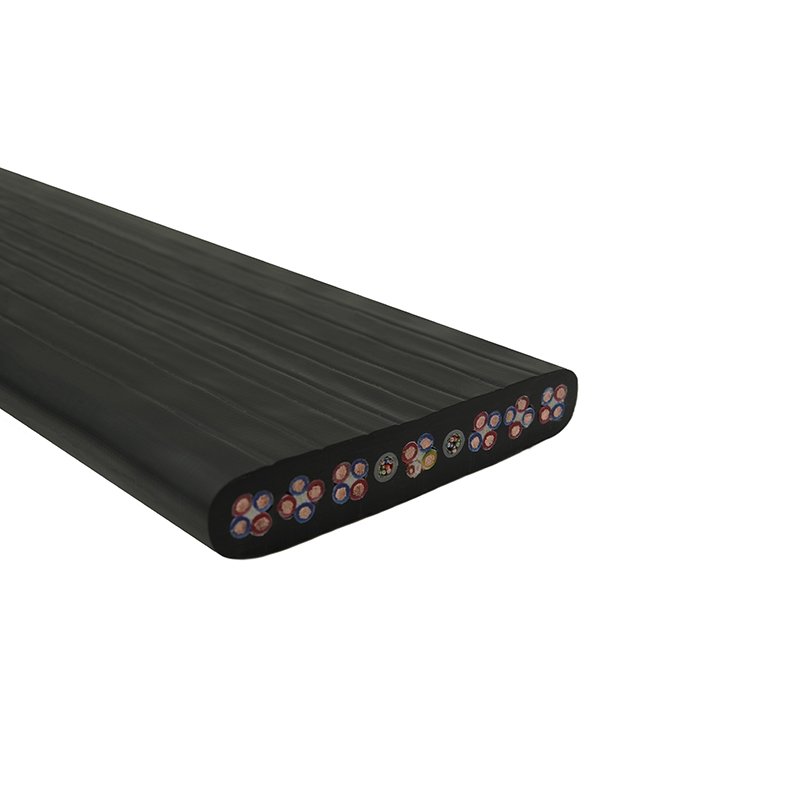

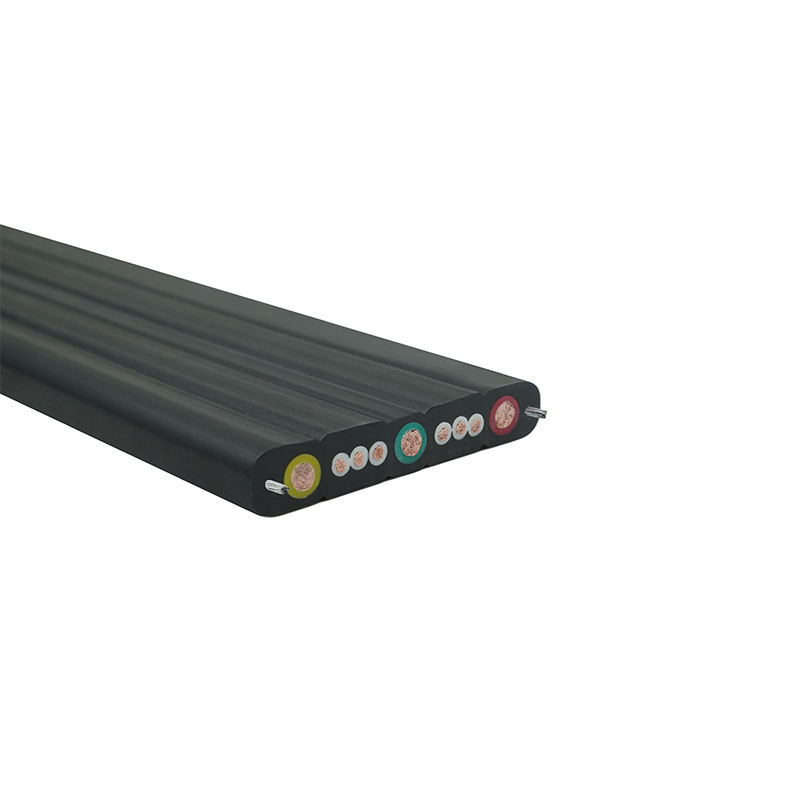

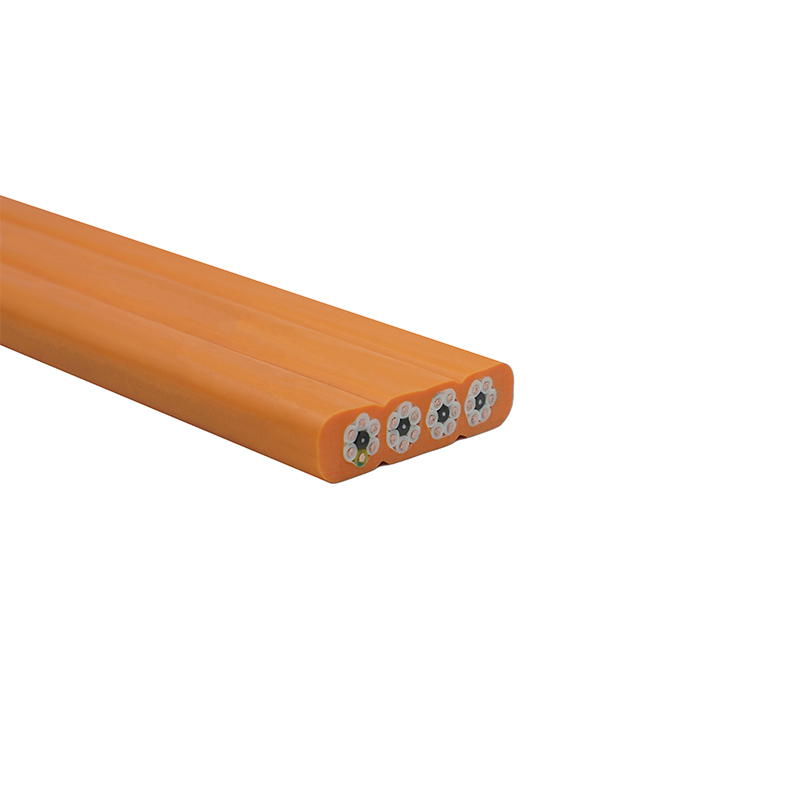

کابل های تخت چند هسته ای در سیستم های خودکار
کابلهای تخت چند هستهای چندین مدار را در یک کابل جمعوجور ادغام میکنند و باعث صرفهجویی در فضا در ماشینهای خودکار و روباتیک میشوند. هر هسته میتواند سیگنالهای مختلفی را از قدرت گرفته تا کنترل حمل کند، در حالی که جداسازی واضحی را برای کاهش تداخل حفظ میکند.

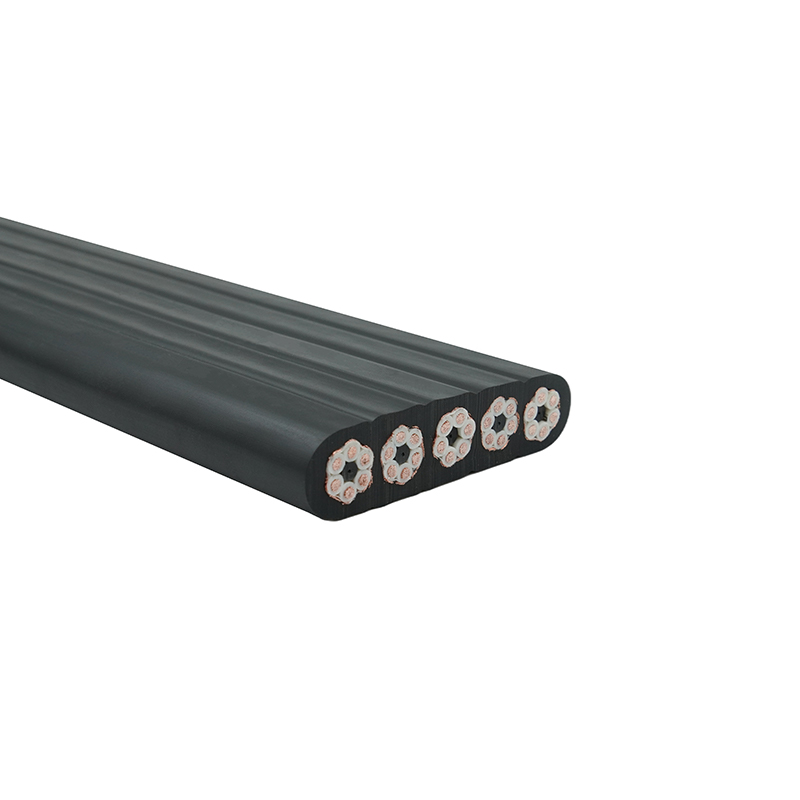

نسخه های محافظت شده از کابل های تخت چند هسته ای در محیط های با تداخل بالا توصیه می شود. به عنوان مثال، در ماشینهای CNC یا خطوط تولید با موتورهای سروو، یک کابل تخت محافظ، تداخل الکترومغناطیسی را کاهش میدهد و در عین حال انعطافپذیری را حفظ میکند. انتخاب صحیح تعداد هسته ها و سطح مقطع برای ظرفیت حمل جریان و کنترل افت ولتاژ ضروری است.
انتخاب مواد برای کابل های تخت با دوام بالا
کابل های تخت بادوام نیاز به ترکیب دقیق هادی و مواد عایق دارند. مس برای رسانایی استاندارد است، در حالی که عایق بر اساس مقاومت مکانیکی و شیمیایی انتخاب می شود. PUR برای محیطهایی که به مقاومت سایشی بالا و پایداری UV نیاز دارند ترجیح داده میشود، در حالی که PVC میتواند برای کاربردهای داخلی با استرس کم مناسب باشد.
- TPE یا ترکیبات الاستومری را برای کاربردهایی که به انعطاف پذیری شدید در دماهای پایین نیاز دارند، در نظر بگیرید.
- کابل های تخت تقویت شده یا چند لایه می توانند در برابر خرد شدن و سایش مکانیکی در مجموعه های صنعتی فشرده مقاومت کنند.
- کابل های تخت with color-coded cores simplify installation and maintenance in multi-core systems.
بهترین روشهای نصب برای کابلهای تخت چند هستهای
نصب صحیح، طول عمر و عملکرد کابل های تخت چند هسته ای را تضمین می کند. ملاحظات کلیدی شامل اجتناب از خم شدن تیز، به حداقل رساندن پیچش و اطمینان از اینکه کابل ها در تمام طول خود برای کاهش تنش مکانیکی پشتیبانی می شوند، می باشد.
در برنامه های سفر طولانی، محاسبه طول حلقه صحیح برای جلوگیری از کشش بیش از حد مهم است. حامل های کابل یا سینی ها باید به گونه ای انتخاب شوند که عرض کابل مسطح را در عین حفظ حرکت صاف داشته باشند.
ملاحظات الکتریکی برای کابل های تخت چند هسته ای
رتبه بندی ولتاژ، ظرفیت جریان و مقاومت عایق هنگام طراحی کابل های تخت چند هسته ای برای کاربردهای صنعتی بسیار مهم است. استفاده از هادی های کوچک می تواند منجر به گرم شدن بیش از حد شود، در حالی که فاصله زیاد باعث کاهش انعطاف پذیری و افزایش ردپای کابل می شود.
| پارامتر | کابل تخت | کابل تخت چند هسته ای |
| رتبه بندی ولتاژ معمولی | 300/500 ولت | 300/500 ولت or customized |
| انعطاف پذیری | بالا | متوسط-بالا |
| برنامه معمولی | زنجیر کشیدن ساده | بازوهای رباتیک، خطوط اتوماسیون چند سیگنالی |
عیب یابی مشکلات رایج در سیستم های کابل تخت
سیستم های کابل تخت ممکن است در طول زمان مشکلات مکانیکی یا الکتریکی ایجاد کنند. سایش، خستگی هادی و ترک خوردن عایق از مشکلات مکانیکی رایج هستند. مشکلات الکتریکی اغلب شامل افت ولتاژ یا تداخل سیگنال به دلیل محافظ نامناسب است.
- کابل های تخت را به طور منظم از نظر سایش سطح، به ویژه در نقاط خمشی، بررسی کنید.
- اطمینان حاصل کنید که کابلهای چند هستهای بدون عبور یا همپوشانی نصب شدهاند که میتواند منجر به تنش ناهموار شود.
- برای حفظ یکپارچگی سیگنال، از کابلهای تخت محافظ در محیطهای EMI بالا استفاده کنید.
