طراحی مکانیکی از کابل های زنجیره ای را بکشید

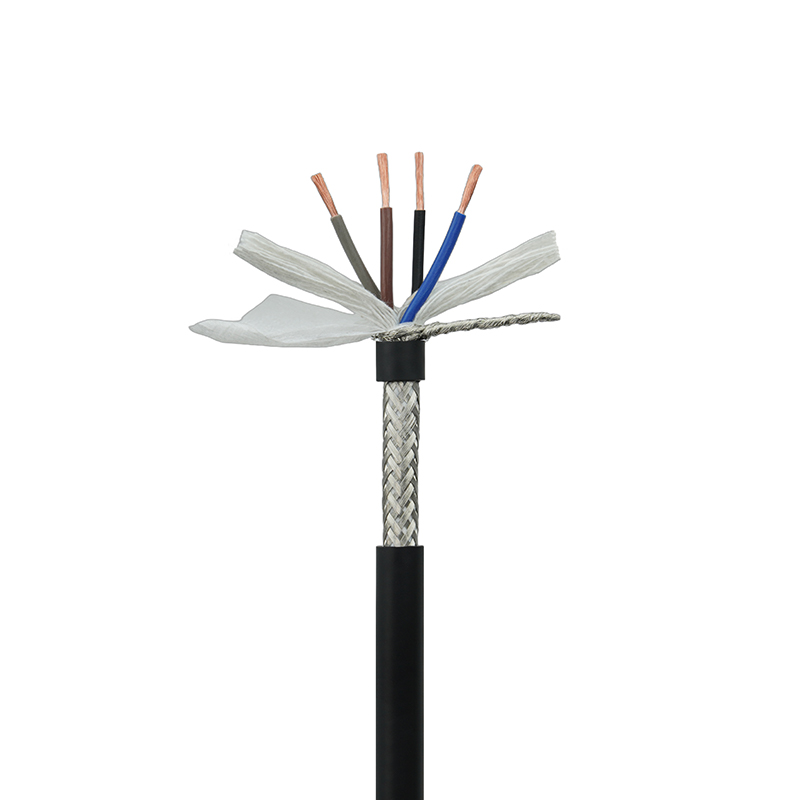

کابلهای زنجیرهای برای تحمل خمش و پیچش مداوم، اغلب در شرایط سخت صنعتی، طراحی شدهاند. عملکرد مکانیکی آنها به شدت به ساخت هادی و مواد عایق بستگی دارد. هادی های رشته ای ریز برای کاربردهای با انعطاف بالا ترجیح داده می شوند زیرا تنش مکانیکی را به طور یکنواخت توزیع می کنند و خطر شکستگی را در طول خمش مکرر کاهش می دهند.

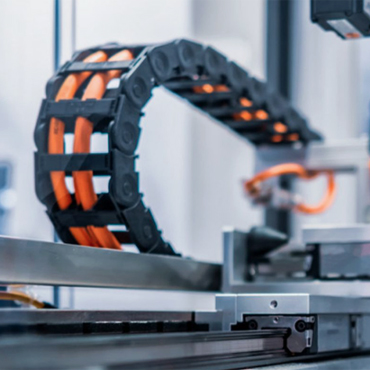

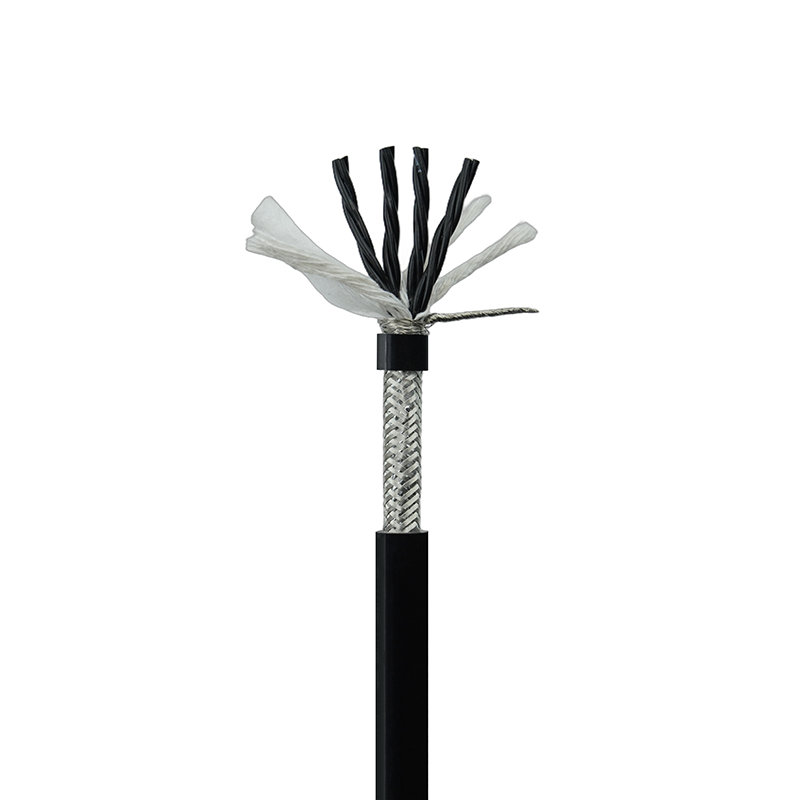

مواد عایق مانند PUR یا TPE هم مقاومت سایشی و هم پایداری شیمیایی را ایجاد می کنند. انتخاب مناسب شعاع خمش و چیدمان کابل در یک زنجیره درگ ضروری است. نصب نادرست می تواند باعث تسریع خستگی هادی، ترک خوردن عایق و تخریب سیگنال شود.

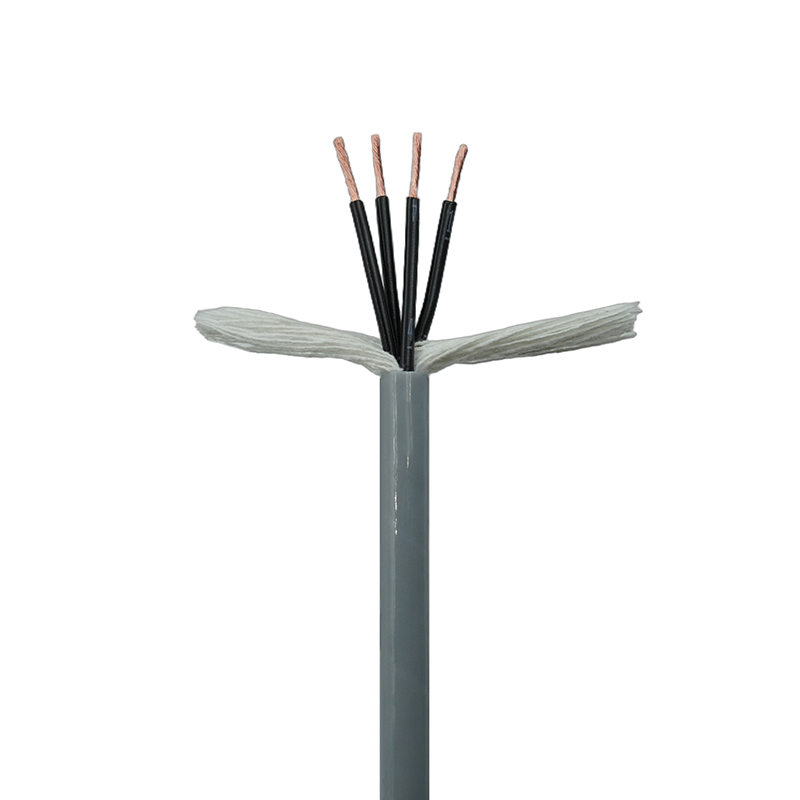

کابل با انعطاف بالا برنامه های کاربردی در اتوماسیون
کابلهای انعطافپذیر برای بازوهای رباتیک، نوار نقالههای خودکار و ماشینآلات CNC ضروری هستند، جایی که حرکت مکرر و شعاع خمش تنگ رایج است. این کابلها برای حفظ یکپارچگی الکتریکی و مکانیکی در میلیونها چرخه انعطافپذیر مهندسی شدهاند.
ملاحظات کلیدی عبارتند از:
- استفاده از هادی های مسی ریز رشته ای برای بهبود انعطاف پذیری و مقاومت در برابر خستگی.
- انتخاب عایق PUR یا الاستومری که در برابر سایش، روغن و قرار گرفتن در معرض اشعه ماوراء بنفش مقاوم است.
- اطمینان از مسیریابی کابل از پیچش بیش از حد و خمیدگی شدید جلوگیری می کند.
معیارهای انتخاب کابل زنجیره ای انعطاف پذیر
هنگام انتخاب کابل های زنجیره ای انعطاف پذیر ، چندین پارامتر بر عملکرد و طول عمر تأثیر می گذارد. سطح مقطع هادی بر ظرفیت حمل جریان تأثیر می گذارد، در حالی که تعداد رشته ها انعطاف پذیری خمشی را تعیین می کند. ژاکت های بیرونی باید در برابر سایش مکانیکی و عوامل محیطی مانند رطوبت، روغن و دمای شدید مقاومت کنند.
همچنین تطبیق کابل با ویژگی های دینامیکی سیستم زنجیر، از جمله طول سفر، شعاع خمیدگی و سرعت حرکت بسیار مهم است. برای افزایش مقاومت سایشی و کاهش اصطکاک در داخل زنجیر کشش ممکن است از پوششها یا تقویتکنندههای تخصصی استفاده شود.
مقایسه High-Flex و Standard کابل های انعطاف پذیر
همه کابل های انعطاف پذیر برای کاربردهای با چرخه بالا طراحی نشده اند. یک مرور مقایسه ای تفاوت های اساسی را برجسته می کند:
| ویژگی | کابل انعطاف پذیر استاندارد | کابل با انعطاف بالا |
| نوع هادی | سرگردان | رشته های ریز رشته یا فوق ریز |
| چرخه های خم | 50000 ~ | > 1,000,000 |
| مواد عایق | پی وی سی | PUR، TPE یا الاستومرها |
| برنامه های کاربردی معمولی | سیستم های ثابت یا کم حرکت | رباتیک، ماشین های CNC، زنجیر کش |
تعمیر و نگهداری و عیب یابی کابل های درگ چین
حتی کابل های انعطاف پذیر و انعطاف پذیر با کیفیت بالا نیز برای اطمینان از عملکرد طولانی مدت نیاز به بازرسی و نگهداری منظم دارند. مسائل رایج شامل سایش عایق، خستگی هادی و تداخل در خطوط سیگنال است.
- کابل ها را از نظر ساییدگی یا ترک در نقاط خمشی و نواحی اتصال بررسی کنید.
- اطمینان حاصل کنید که مسیر کابل در زنجیره دراگ عاری از موانع و تغییرات تنش است.
- برای جلوگیری از خرابی دستگاه و خرابی های الکتریکی، بخش های آسیب دیده را سریعاً تعویض کنید.

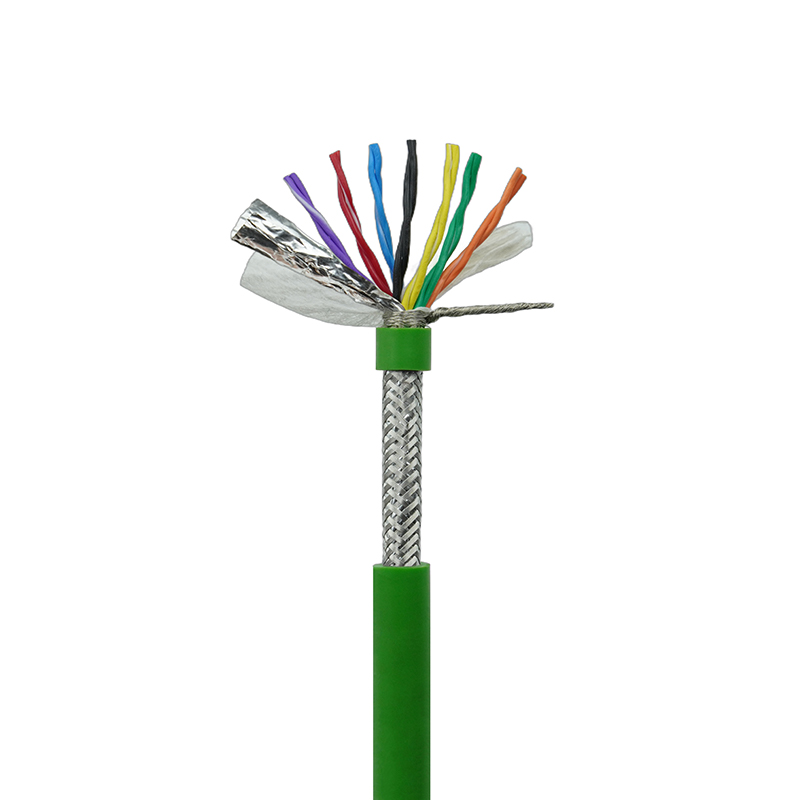

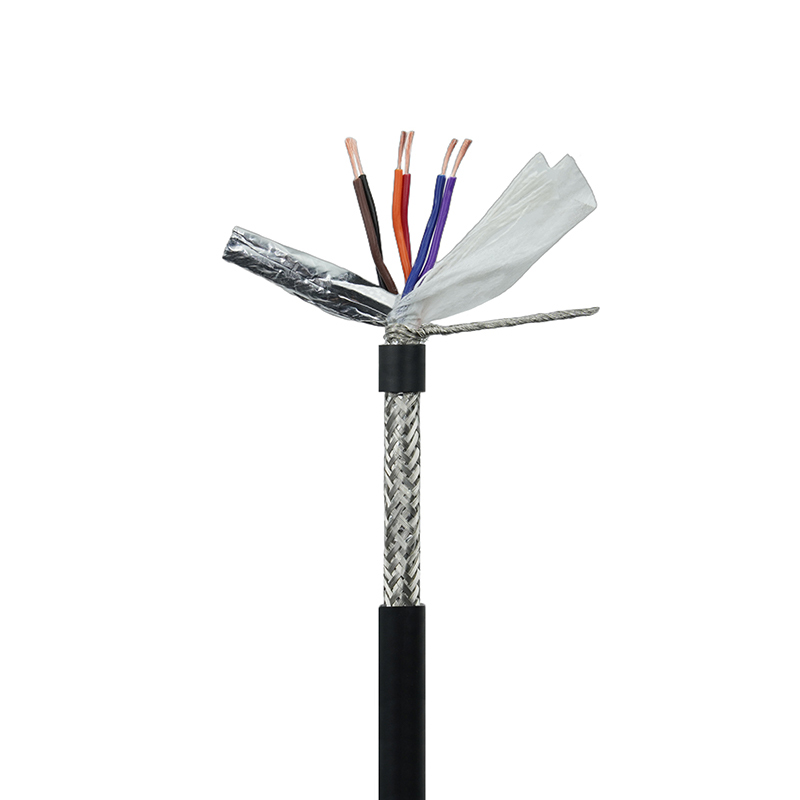

- یکپارچگی محافظ در کابل های زنجیره ای انعطاف پذیر مورد استفاده برای انتقال داده در محیط های با EMI بالا را بررسی کنید.
ملاحظات طراحی پیشرفته برای کابل های انعطاف پذیر
کابلهای انعطافپذیر پیشرفته ممکن است شامل ویژگیهای اضافی مانند مقاومت در برابر پیچش، پوششهای کم اصطکاک، و الگوهای لایهگذاری هادی بهینه شده باشند. این پیشرفتها باعث افزایش طول عمر و کاهش تعمیر و نگهداری در برنامههای پرسرعت یا فرکانس بالا میشوند.
علاوه بر این، برخی از کابلهای انعطافپذیر بالا با هستههای مدولار یا رشتههای دارای کد رنگی طراحی شدهاند تا نصب، عیبیابی و جایگزینی در تنظیمات پیچیده ماشینآلات را آسانتر کنند.
