تولیدکنندگان کابل کامپیوتری مقاوم در برابر شعله با شیلد کلی

انتخاب مواد برای کابل های کامپیوتری مقاوم در برابر شعله و معاوضه های عملی

هنگام طراحی یک کابل کامپیوتری مقاوم در برابر شعله، انتخاب بین PVC، LSZH (هالوژن کم دود صفر)، ترکیبات پلی اتیلن بدون هالوژن و فلوروپلیمرهای با کارایی بالا (به عنوان مثال، PTFE) هم عملکرد آتش و هم قابلیت استفاده طولانی مدت را تعیین می کند. فرمولاسیون های PVC ارزان هستند و می توانند رفتار خود خاموش شوندگی خوبی با افزودنی ها داشته باشند، اما می توانند گازهای خورنده و دود غلیظ را هنگام سوختن تولید کنند. ترکیبات LSZH به طور قابل‌توجهی باعث کاهش گازهای سمی/مضر و چگالی دود می‌شوند که برای فضاهای بسته مانند مراکز داده و حمل‌ونقل عمومی مهم است. PTFE و فلوروپلیمرهای مربوطه بهترین مقاومت حرارتی و شعله (دماهای استفاده مداوم و مقاومت قوس عالی) را اما با هزینه بالاتر و با سختی نصب متفاوت ارائه می دهند. من توصیه می کنم حداقل سطح عملکرد شعله را انتخاب کنید که همچنان با مقررات محلی و اولویت های عملیاتی مطابقت دارد. در Junshuai ما مشتریان را به سمت ترکیب های مقرون به صرفه LSZH برای استقرار در داخل ساختمان و ژاکت های فلوروپلیمر برای محیط های سخت راهنمایی می کنیم.

استانداردها و روش های آزمونی که باید مشخص کنید (با معیارهای پذیرش عملی)

درخواست یک استاندارد خاص در خرید از ابهام جلوگیری می کند. برای انتشار شعله و دود، آزمایشات رایج و نحوه استفاده از آنها در مشخصات:

• UL94: از V0 یا بهتر برای پذیرش نمونه کوچک / جزء استفاده کنید. V0 نشان‌دهنده تابش کوتاه و بدون چکه‌های شعله‌ور است.
• سری IEC 60332: انتشار شعله عمودی را روی یک کابل تکی (IEC 60332-1) به همراه آزمایشات شعله گروهی (IEC 60332-3) برای تاسیسات همراه مشخص کنید.
• IEC 61034 / EN 61034: اندازه گیری تراکم دود - حداکثر مقدار چگالی نوری را برای فضاهای بسته درخواست کنید.
• EN 50525 / طبقه بندی CPR (EU): در صورت لزوم، CPR Euroclass (به عنوان مثال، B2ca، Cca) را در الزامات تدارکات لحاظ کنید.

معیارهای پذیرش عملی: هم استاندارد آزمون و هم آستانه قبولی عددی را مشخص کنید (به عنوان مثال، IEC 61034 d _حداکثر ≤ 0.65، UL94 V0). این امر از نقل قول فروشندگان برای انطباق مبهم جلوگیری می کند.

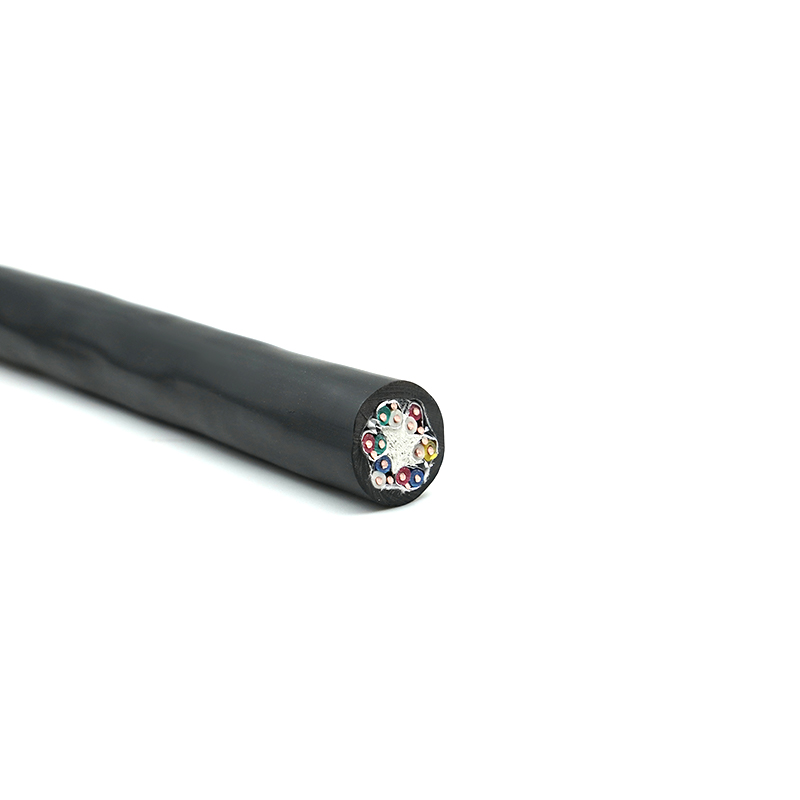

کابل کامپیوتر محافظ کلی : جزئیات ساخت و ساز مهم است

"محافظ کلی" به این معنی است که کل بسته کابل دارای یک لایه رسانای پیوسته (فیل، نوار یا هر دو) در اطراف تمام هسته های عایق شده است. انتخاب های کلیدی ساخت و ساز و دلیل اهمیت آنها:

• محافظ فویل (آلومینیوم/پلی استر): پوشش 100% را با هزینه کم ارائه می دهد و در برابر تداخل فرکانس بالا موثر است، اما مقاومت مکانیکی و مقاومت پارگی محدودی دارد.
• سپر قیطانی (مس قلع شده): استحکام مکانیکی عالی و پیوستگی زمین را ارائه می دهد. درصد پوشش قیطان (به عنوان مثال، 60-95٪) محافظ با فرکانس پایین را تعیین می کند.
• قیطان فویل ترکیبی: از فویل برای پوشش کامل و قیطان برای استحکام مکانیکی و زمین استفاده می‌کند - برای محیط‌های بحرانی EMI توصیه می‌شود.
• سیم تخلیه: یک هادی مسی قلع‌دار رشته‌ای که با محافظ تماس پیدا می‌کند و خاتمه را ساده می‌کند - همیشه اندازه و تعداد رشته‌ها را برای مطابقت با سخت‌افزار پایان درخواست کنید.

خاتمه سپر و اتصال به زمین: بهترین شیوه های عملی

سپر تنها در صورتی موثر است که به درستی خاتمه داده شود. برای کابل های کامپیوتری با محافظ کلی:

• از یک استراتژی اختصاصی زمین تک نقطه ای برای دورهای طولانی استفاده کنید تا از حلقه های زمین جلوگیری کنید. در صورت امکان، سپر را به شاسی یا زمین محافظ در یک انتها ببندید.
• هنگامی که هر دو انتها باید به زمین متصل شوند (الزامات ساختمان)، برای کنترل جریان های گردشی، مقاومت های چوک یا چسباننده حالت معمولی را در نظر بگیرید.
• اطمینان حاصل کنید که سیم تخلیه به اندازه کافی بلند و از قبل قلع شده برای اتصالات لحیم کاری یا چین دار است. کیت های خاتمه یا فرول ها را در اسناد تدارکات مشخص کنید.

کاهش EMI/EMC: طراحی در سطح کابل و اقدامات در سطح سیستم

انتخاب کابل انتشار تشعشع و هدایت شده را کاهش می دهد اما باید با روش های سیستم ترکیب شود:

• هندسه جفت چرخان: طول لایه‌های جفت ثابت را حفظ کنید تا رد حالت دیفرانسیل حفظ شود. از جفت کردن جفت‌های پرسرعت با هادی‌های قدرت پر سر و صدا در یک سپر کلی اجتناب کنید.
• مسیرهای تخلیه و اتصال: سیم‌های تخلیه را در امتداد یک صفحه هدایت کنید و از خم‌های تیز اجتناب کنید. به یک نقطه شاسی با امپدانس کم متصل شوید.
• مسیریابی کابل: کابل های سیگنال/حساس را از درایوهای پرقدرت یا فرکانس متغیر جدا کنید. زمانی که غیرقابل اجتناب باشد، از زاویه قائم عبور کنید.

ملاحظات طراحی حرارتی و مکانیکی برای کابل های کامپیوتری مقاوم در برابر شعله

عایق و ضخامت ژاکت هم بر اتلاف حرارتی و هم بر عملکرد شعله تأثیر می گذارد. راهنمایی عملی:

• اندازه هادی و عایق: هادی های بزرگتر I را کاهش می دهند ² R تلفات می دهد اما برای حفظ استحکام دی الکتریک به عایق ضخیم تری نیاز دارد. بررسی ampacity در شرایط همراه (عوامل کاهش دهنده اعمال می شود).
• انعطاف ژاکت در مقابل عملکرد شعله: مقاومت بالای شعله اغلب سفتی را افزایش می دهد - برای نصب سینی یا پلنوم، حداقل شعاع خم را مشخص کنید و انعطاف پذیری را در دمای نصب آزمایش کنید.
• پیری: اشعه ماوراء بنفش، گرما و قرار گرفتن در معرض مواد شیمیایی شکنندگی پلیمر را تسریع می‌کنند. برای کاربردهای طولانی مدت، داده‌های تست پیری تسریع‌شده را درخواست کنید (مثلاً درصد حفظ کشش پس از ۱۰۰۰ ساعت در دمای ۸۵ درجه سانتی‌گراد).

سمیت دود و معاوضه بدون هالوژن - انتخاب برای ایمنی انسان

تراکم دود تنها یک متریک است. ترکیب گاز تحت احتراق برای ایمنی سرنشینان حیاتی است. مواد هالوژنه گازهای خورنده (HCl، HBr) آزاد می کنند که می تواند به الکترونیک آسیب برساند و به افراد آسیب برساند. کابل های LSZH یا بدون هالوژن این خطر را کاهش می دهند اما گاهی اوقات سهولت پردازش را قربانی می کنند و هزینه را افزایش می دهند. برای فضاهای داخلی حیاتی (اتاق های کنترل، بیمارستان ها، فضای داخلی هواپیما)، هم بر دود کم و هم بدون هالوژن پافشاری کنید و از فروشنده MSDS و گزارش تست محصول احتراق را درخواست کنید.

جدول مقایسه: مواد ژاکت و خواص کلیدی

توصیه های نصب برای به حداقل رساندن خطر آتش سوزی و EMI

کنترل های نصب عملی هم انتشار آتش و هم تداخل را کاهش می دهد:

• از بسته‌بندی محکم کابل‌های برق و داده پرسرعت خودداری کنید، مگر اینکه از جداسازی یا مجرای محافظ استفاده شود. گرمای رسانای برق می تواند تخریب ژاکت را تسریع کند.
• محدودیت های پر شدن سینی کابل را حفظ کنید و از آتش گیر در نفوذ دیوار/سقف با مواد سازگار با شیمی ژاکت استفاده کنید.
• برای کمک به تعمیر و نگهداری در آینده و جلوگیری از جداسازی تصادفی، نقاط پایانی را محافظت کنید و یک طرح برچسب‌گذاری را در هر دو سر اجراها لحاظ کنید.

پیری، بازرسی و مدیریت چرخه حیات

برای پایان عمر برنامه‌ریزی کنید: پلیمرها شکننده می‌شوند، سپرها خورده می‌شوند و عایق‌ها می‌توانند ترک‌های ریز ایجاد کنند که عملکرد EMI را کاهش می‌دهند. برنامه پیشنهادی:

• بازرسی های دوره ای بصری (هر 2 تا 5 سال بسته به محیط) برای ترک خوردگی، تغییر رنگ یا لایه برداری ژاکت.
• بررسی نقاط الکتریکی: مقاومت عایق و تداوم برای تخلیه / سپر برای تأیید یکپارچگی پس از نصب و پس از هر رویداد (دما، سیل).
• یک رکورد قابلیت ردیابی قطعات (تعداد دسته‌ها، گزارش‌های تامین‌کننده) نگه دارید – این امکان جایگزینی هدفمند را فراهم می‌کند اگر یک قطعه خاص پیری سریع را نشان دهد.

مشخص کردن کابل کامپیوتری مقاوم در برابر شعله و کابل کامپیوتری محافظ کلی: چک لیستی برای خرید

از این چک لیست فشرده در RFQها برای دریافت نقل قول سیب به سیب استفاده کنید:

• مراجع استاندارد دقیق مورد نیاز (به عنوان مثال، IEC 60332-1، UL94 V0، EN 61034) و آستانه های عبور عددی.
• نوع سپر و پوشش (فیل، قیطان %)، اندازه و محل سیم تخلیه.
• مواد ژاکت، نیاز بدون هالوژن، و درجه حرارت عملکرد مداوم.
• جداول کاهش ظرفیت برای نصب همراه و حداکثر پر کردن سینی توصیه شده.
• برای انبوه مواد دقیق پیشنهادی، گزارش نمونه آزمایش و MSDS را درخواست کنید.

اگر بخواهید، Junshuai می‌تواند کابل‌های نمونه و مستندات آزمایشی را ارائه دهد تا بتوانید عملکرد را در محیط خاص خود تأیید کنید - ما معمولاً به مشتریان کمک می‌کنیم تا تست‌های پذیرش هدفمند را برای مطابقت با نیازهای عملیاتی خود انجام دهند.

زمان انتخاب راه حل های ترکیبی: نمونه هایی از استقرار واقعی

نمونه هایی که ترکیبی از ساختار ضد شعله و محافظ کلی انتخاب درستی است:

• مراکز داده با راهروهای گرم/سرد که هم دود/سمیت و هم EMI (از وسایل الکترونیکی قدرت متراکم) نگران کننده هستند - محافظ بافته فویل ژاکت LSZH را انتخاب کنید.
• کابل کشی وسایل حمل و نقل عمومی و وسایل نقلیه ریلی در جایی که انتشار شعله و انتشار سمی کم اجباری است و سوء استفاده مکانیکی مستلزم تقویت بافته است.
• اتاق‌های کنترل صنعتی در مجاورت VFD‌ها که در آن‌ها سرکوب EMI سفرهای مزاحم را کاهش می‌دهد و تاخیر در شعله خطر گسترش آتش را کاهش می‌دهد.

نکته عملی نهایی

محدودیت‌های نصب در دنیای واقعی (شعاع خم، پر شدن سینی، قرار گرفتن در معرض روغن/UV) را همراه با الزامات شعله/EMI در سند خرید مشخص کنید. فروشندگانی که گزارش‌های تست منطبق و قطعات نمونه را برای آزمایش درجا ارائه می‌دهند، در زمان شما صرفه‌جویی می‌کنند و خطر مقاوم‌سازی را کاهش می‌دهند. در Junshuai، ما از تأیید اعتبار در محل یا آزمایشگاه خود استقبال می کنیم کابل کامپیوتر ضد شعله و طرح‌های کلی کابل‌های کامپیوتری محافظ - ما با مشتریان کار می‌کنیم تا دقیقاً ساختار کابل مورد نیازشان را تولید کنیم، که توسط اسناد CCC، UL، ISO9001 و CE پشتیبانی می‌شود.
