جفت کابل کشی مقاوم در برابر گاز و روغن صنعتی: راهنمای انتخاب عملی

کار نفت و گاز به ندرت به کابل کشی عمر آسانی می دهد. یک جفت کابل ممکن است ساده به نظر برسد، اما در یک پالایشگاه، در یک طبقه حفاری یا اطراف یک پایانه سوخت، باید از تماس هیدروکربنی، چرخه گرما، لرزش، شستشو و گاهی اوقات حرکت مداوم جان سالم به در ببرد. جفت کابل کشی صنعتی مقاوم در برابر گاز و روغن پاسخی عملی برای زمانی است که کابل جفت تابیده معمولی نرم، متورم، ترک خورده یا کیفیت سیگنال را خیلی زود از دست می دهد. سوال مفید این نیست که "آیا روغن مقاوم است؟" اما "کدام روغن، در چه دما، برای چه مدت و تحت چه شرایط مکانیکی؟"

در واقع کابل کشی جفت مقاوم در برابر گاز و روغن صنعتی چیست

کابل کشی جفت از دو هادی عایق استفاده می کند که با هم پیچ خورده اند تا سیگنال را انتقال دهند. در سایت‌های صنعتی، این سیگنال ممکن است RS-485، ابزار دقیق، داده‌های کنترل، اترنت یا اتصال حسگر سطح پایین باشد. ساختار جفت به رد نویز حالت معمول کمک می کند، اما به خودی خود کابل را برای سرویس نفت و گاز مناسب نمی کند. مقاومت از کل ساخت ناشی می شود: رشته هادی، مواد عایق، پرکننده ها، نوارها، سپرها، غلاف داخلی و ژاکت بیرونی.

کابلی که برای این محیط ها فروخته می شود باید به عنوان یک مجموعه مهندسی شده به جای یک کالا تلقی شود. ژاکت باید در برابر مایعات خاصی که با آن برخورد می کند مقاومت کند. عایق باید خواص الکتریکی خود را حفظ کند. سپر باید پس از خم شدن و پایان کار باقی بماند. و کابل باید با روش نصب مطابقت داشته باشد، چه در یک سینی ثابت باشد، چه از طریق مجرا کشیده شود یا در یک ماشین متحرک خم شود.

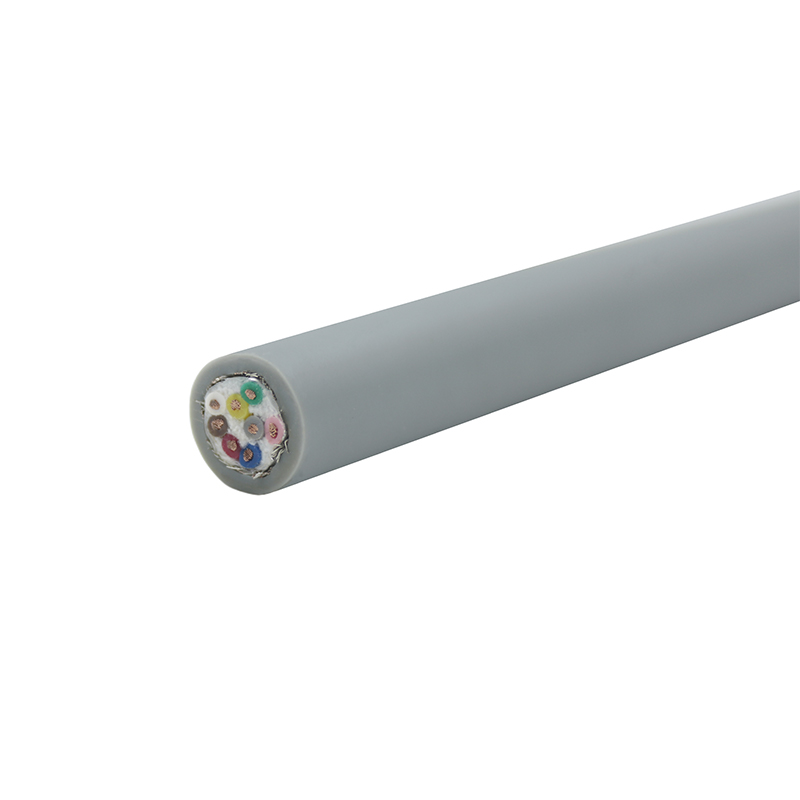

کابل داده جفت پیچ خورده محافظ انعطاف پذیر LIYCY-TP کابل جفت پیچ خورده محافظ درجه صنعتی که برای پیوندهای سیگنال دقیق در نظر گرفته شده است. هنگام بررسی مجموعه‌های جلیقه‌دار برای محیط‌های پر تقاضا مرتبط است. مشاهده محصول →

چرا محیط های نفتی و گازی کابل های جفت معمولی را مجازات می کنند؟

هیدروکربن ها همه یکسان نیستند. گازوئیل، روغن هیدرولیک، روغن روان کننده، نفت خام، گلیکول، متانول، مایعات حفاری و مواد شیمیایی پاک کننده می توانند به روش های مختلف به پلیمرها حمله کنند. برخی باعث تورم حجم می شوند. برخی مواد نرم کننده را استخراج می کنند و ژاکت را سفت و شکننده می کنند. برخی دیگر سطح را نرم می کنند، مقاومت در برابر سایش را کاهش می دهند یا به اندازه ای ابعاد را تغییر می دهند که بر اتصال دهنده ها و غدد تأثیر بگذارد. ژاکتی که از تست پاشش جان سالم به در می برد ممکن است پس از غوطه وری طولانی مدت یا قرار گرفتن در معرض مکرر در دمای بالا شکست بخورد.

گرما حمله شیمیایی را سریعتر می کند. سرما برخی از مواد را سفت و راحت تر می کند. ژاکت های فضای باز در معرض اشعه ماوراء بنفش پیر می شود. آب نمک و رطوبت باعث خوردگی در سپرها، زهکشی ها و انتهایی می شود. استرس مکانیکی لایه دیگری را اضافه می کند: لرزش، شستشوی فشار، ساییدگی سینی کابل، شعاع خمش محکم و خمش مداوم. در مناطق خطرناک، کابل همچنین باید با طراحی نصب، از جمله گلندها، موانع و ترتیبات آب بندی مطابقت داشته باشد. کابل به خودی خود "ضد انفجار" نیست. این یک بخش از یک سیستم سازگار است.

ژاکت و مواد عایق که تفاوت را ایجاد می کنند

پلی اورتان یا PUR، اغلب یک انتخاب قوی برای جفت کابل های صنعتی انعطاف پذیر است که در معرض روغن، سایش و حرکت مکرر قرار دارند. مقاومت خوبی در برابر روغن و رفتار مکانیکی سخت دارد، به همین دلیل است که در کاربردهای زنجیره کششی، روباتیک و شستشو ظاهر می شود. جهانی نیست: قرار گرفتن در معرض آب گرم و بخار نیاز به بررسی دارد و برخی از فرمولاسیون ها متفاوت از سایرین رفتار می کنند. برای مثال، یک کابل اترنت جفت تابیده محافظ با روکش PUR، می‌تواند برای مناطق اتوماسیون روغنی مناسب باشد که یکپارچگی سیگنال و چقرمگی ژاکت هر دو مهم هستند.

کابل محافظ TPU-CAT6-STP PUR-غلاف رده 6 کابل جفت پیچ خورده محافظ رده 6 با روکش PUR برای پیوندهای گیگابیت در محیط های صنعتی و فضای باز با سایش بالا. مربوط به زمانی که چقرمگی ژاکت مهم است. مشاهده محصول →

لاستیک نیتریل، پلی کلروپرن و سایر ترکیبات لاستیکی در مواردی که مقاومت در برابر روغن، مقاومت در برابر حرارت و دوام در فضای باز مورد نیاز است، رایج هستند. آن‌ها نسبت به PUR سنگین‌تر و انعطاف‌پذیرتر هستند، بنابراین برای مسیرهای ثابت یا گاه به گاه انعطاف‌پذیرتر از استفاده از زنجیره درگ با چرخه بالا مناسب هستند. پلی اتیلن در برابر رطوبت و بسیاری از مواد شیمیایی به خوبی مقاومت می کند، اما در حرکت سفت تر و کمتر بخشنده است. پی وی سی مقرون به صرفه و مقاوم در برابر شعله است، اما مقاومت روغن در فرمولاسیون بسیار متفاوت است، بنابراین "ژاکت پی وی سی" به تنهایی چیز کمی را به شما می گوید. FEP و PTFE در جایی ظاهر می شوند که مقاومت شیمیایی یا دمای بالا هزینه را توجیه می کند.

انتخاب عایق نیز به همان اندازه اهمیت دارد. PE، PP، FEP و XLPE هر کدام می توانند نیازهای الکتریکی و حرارتی متفاوتی را برآورده کنند. برای کابل کشی جفت، ظرفیت، امپدانس و عدم تعادل جفت بر کیفیت سیگنال تأثیر می گذارد. یک ژاکت ضخیم مقاوم در برابر روغن نمی تواند هندسه ضعیف جفت را جبران کند.

محافظت، جفت شدن و یکپارچگی سیگنال

سایت های نفت و گاز دارای نویز الکتریکی هستند. موتورها، درایوها، تجهیزات جوشکاری، رادیوها و توزیع برق همگی می توانند نویز را به جفت سیگنال تبدیل کنند. سپرهای فویل پوشش بالایی دارند و برای سازه های فشرده مناسب هستند. سپرهای بافته شده در برابر خم شدن و آسیب مکانیکی بهتر مقاومت می کنند. بسیاری از کابل های جفت صنعتی هر دو را ترکیب می کنند. محافظ جفت جداگانه می تواند تداخل را کاهش دهد، در حالی که یک سپر کلی تداخل خارجی را کنترل می کند.

سپر فقط در صورتی کار می کند که به درستی خاتمه داده شود. یک سیم تخلیه شناور مانده، یک محافظ که در نقطه اشتباهی به زمین متصل شده است، یا یک اتصال دهنده با اتصال 360 درجه ضعیف می تواند یک کابل خوب را به منبع خطاهای متناوب تبدیل کند. در مناطق خطرناک، انتهای محافظ و زهکشی نیز باید متناسب با طراحی زمین و جداسازی باشد. تصور نکنید که محافظت بیشتر همیشه بهتر است. سپر را برای مطابقت با مشکل نویز، نوع جفت و فضای موجود انتخاب کنید.

چک لیست عملی انتخاب

انتخاب باید با قرار گرفتن در معرض شروع شود، نه با عنوان کاتالوگ. جدول زیر روشی فشرده برای مقایسه آنچه یک تامین کننده ادعا می کند با آنچه برنامه واقعاً نیاز دارد است.

جزئیات نصب و نگهداری که عمر سرویس را تعیین می کند

حتی یک کابل خوب ممکن است در هنگام نصب خراب شود. به شعاع خمش احترام بگذارید. از بستن کابل های محکم که هندسه جفت را خرد می کند، خودداری کنید. از دویدن های عمودی طولانی پشتیبانی کنید. جفت‌های سیگنال را تا جایی که عملی است از کابل‌های برق جدا نگه دارید و از طراحی محافظ و اتصال به زمین پیروی کنید. در مناطق شستشو، بررسی کنید که غدد و انتهای آن با مواد ژاکت سازگار هستند و غلظت استرس ایجاد نمی کنند.

اگر مسیر حرکت کرد، از کابلی که برای آن حرکت طراحی و آزمایش شده است استفاده کنید. برای مثال، یک کابل زنجیر کشش جفت تابیده شیلددار با انعطاف بالا، برای خمش مکرر به جای تنظیم گاه به گاه ساخته شده است. برای سینی‌های ثابت، ژاکت لاستیکی یا PUR محکم‌تر ممکن است انتخاب مناسبی باشد، اما نیازی نیست که طول عمر انعطاف‌پذیر عامل محدودکننده باشد. در طول تعمیر و نگهداری، تورم ژاکت، ترک، مسطح شدن، خوردگی سپر، و انتهای شل را بررسی کنید. کابلی را که پس از قرار گرفتن در معرض مواد شیمیایی تغییر شکل داده یا سختی آن تغییر کرده است، تعویض کنید. در حال حاضر بخشی از حاشیه ایمنی خود را از دست داده است.

کابل زنجیر کششی جفت پیچ خورده شیلددار با انعطاف بالا TRVVSP کابل زنجیر کششی جفت پیچ خورده محافظ برای انتقال سیگنال و قدرت با سرعت بالا در مسیرهای متحرک. هنگامی که خم شدن مکرر بخشی از نصب است، بازرسی کنید. مشاهده محصول →

بررسی کیفیت و اسنادی که باید درخواست کنید

بیش از یک نام مادی بخواهید. شواهد مفید شامل شرایط تست غوطه وری روغن، نتایج کششی و کشیدگی قبل و بعد از قرار گرفتن در معرض، تورم حجمی، عملکرد خمش سرد، رفتار شعله، تداوم سپر، مقاومت هادی و مقاومت در برابر ولتاژ است. برای جفت داده ها، داده های ظرفیت و امپدانس به تأیید اینکه کابل از سیگنال مورد نظر پشتیبانی می کند کمک می کند. برای کاربردهای متحرک، شرایط تست انعطاف پذیری بیش از یک توصیف کلی "انعطاف پذیری بالا" اهمیت دارد.

قابلیت ردیابی دسته ای، علامت گذاری ژاکت و بیانیه واضح محدوده دمای آزمایش شده نیز از نکات خرید عملی هستند. اگر یک تامین کننده نمی تواند توضیح دهد که کابل چگونه آزمایش شده است، یا نمی تواند ژاکت را با لیست مایع واقعی مطابقت دهد، به سؤالات خود ادامه دهید. ما منابع آزمایشگاهی و آزمایشی جزییاتی هستند که ارزش بررسی قبل از قفل شدن مشخصات را دارند.

مطابقت کابل با برنامه

• سکوهای دریایی و کف حفاری: روش‌های نصب آب نمک، روغن، ارتعاش، UV و مناطق خطرناک.
• پالایشگاه ها و کارخانه های پتروشیمی: گرما، هیدروکربن ها، EMI، و کارکردهای ثابت طولانی با خم شدن موضعی.
• مزارع مخازن و پایانه های سوخت: پیری در فضای باز، تماس با سوخت، آب بندی بخار و مسیرهای طولانی کابل.
• خطوط لوله و ایستگاه های کمپرسور: نوسانات گسترده دما، لرزش و یکپارچگی سیگنال ابزار دقیق.
• ماشین آلات و اتوماسیون در کارخانه های روغنی: خنک کننده، روغن هیدرولیک، خم شدن مکرر و سایش.

نباید انتظار داشت که درجه کابل یکسان همه موارد را حل کند. یک جفت ابزار ثابت در یک پالایشگاه داغ و یک جفت کابل متحرک در یک ماشین روغنی ممکن است هر دو «مقاوم در برابر روغن» نامیده شوند، اما طرح‌های متفاوتی دارند. انتخاب خوب این وظایف را زودتر از هم جدا می کند، سپس ژاکت، سپر، ساخت جفت و تایید را با مسیر مطابقت می دهد.

در کنار هم آوردن مشخصات

جفت کابل کشی صنعتی مقاوم در برابر گاز و روغن یک آیتم جزیی است که تأثیر زیادی بر قابلیت اطمینان دارد. با لیست سیالات و دما شروع کنید، سپس از طریق عملکرد الکتریکی، محافظ، حرکت مکانیکی، الزامات مناطق خطرناک و مستندات کار کنید. در جایی که مسیر ثابت است، مقاومت شیمیایی و حرارتی را در اولویت قرار دهید. در جایی که حرکت می کند، عمر انعطاف پذیر و مقاومت در برابر سایش را به همان بررسی اضافه کنید. این سفارش، مشخصات را صادقانه نگه می‌دارد و از پرداخت هزینه برای ویژگی ژاکتی که به حالت شکست واقعی نمی‌پردازد، اجتناب می‌کند.

اگر کابل را برای یک پالایشگاه، ترمینال، اسکید یا بسته دریایی خاص تنگ می کنید، با تیم ما صحبت کنید با قرار گرفتن در معرض مایع، مسیر، و جزئیات سیگنال. یک یادداشت کاربردی کوتاه و واضح معمولاً نسبت به لیست طولانی ادعاهای عمومی "مقاوم در برابر روغن" در زمان صرفه جویی می کند.
